Reservdelslista
|
Divator DP1-panel
|
|
2024 november
|
LÄS FÖRE ANVÄNDNING
1. Endast innehavare av giltigt Interspiro Servicecertifikat får utföra
service och reparation av Interspiro andningsutrustning. Obehörig
service kan medföra felfunktion och därmed allvarliga personskador
och dödsfall.
2. Vid användning av reservdelslistorna ska utrustningens Servicemanual
alltid konsulteras rörande förfarande och hantering av reservdelar
samt funktion.
3. Ändringar kan företas i detta dokument när som helst utan förvarning
om de är nödvändiga på grund av typografiska fel, felaktigheter i
informationen eller beroende på förbättringar eller förändringar av
utrustningen. Använd alltid Interspiros hemsida för att få tillgång till
den senaste versionen.
4. Beskrivningen anger om reservdelen är ett flerpack, exempelvis
"10 x 336100437" anger att det är ett flerpack som består av 10 st
av den enskilda komponenten 336100437. Den enskilda
komponentens artikelnummer 336100437 kan inte beställas,
det användas bara för att märka delar som ingår i servicesatser.
5. Servicesatserna innehåller utbytesdelar för förebyggande underhåll.
6. Använd alltid Interspiros hemsida för att hålla dig uppdaterad
om produkter och dokumentation samt för annan viktig information.

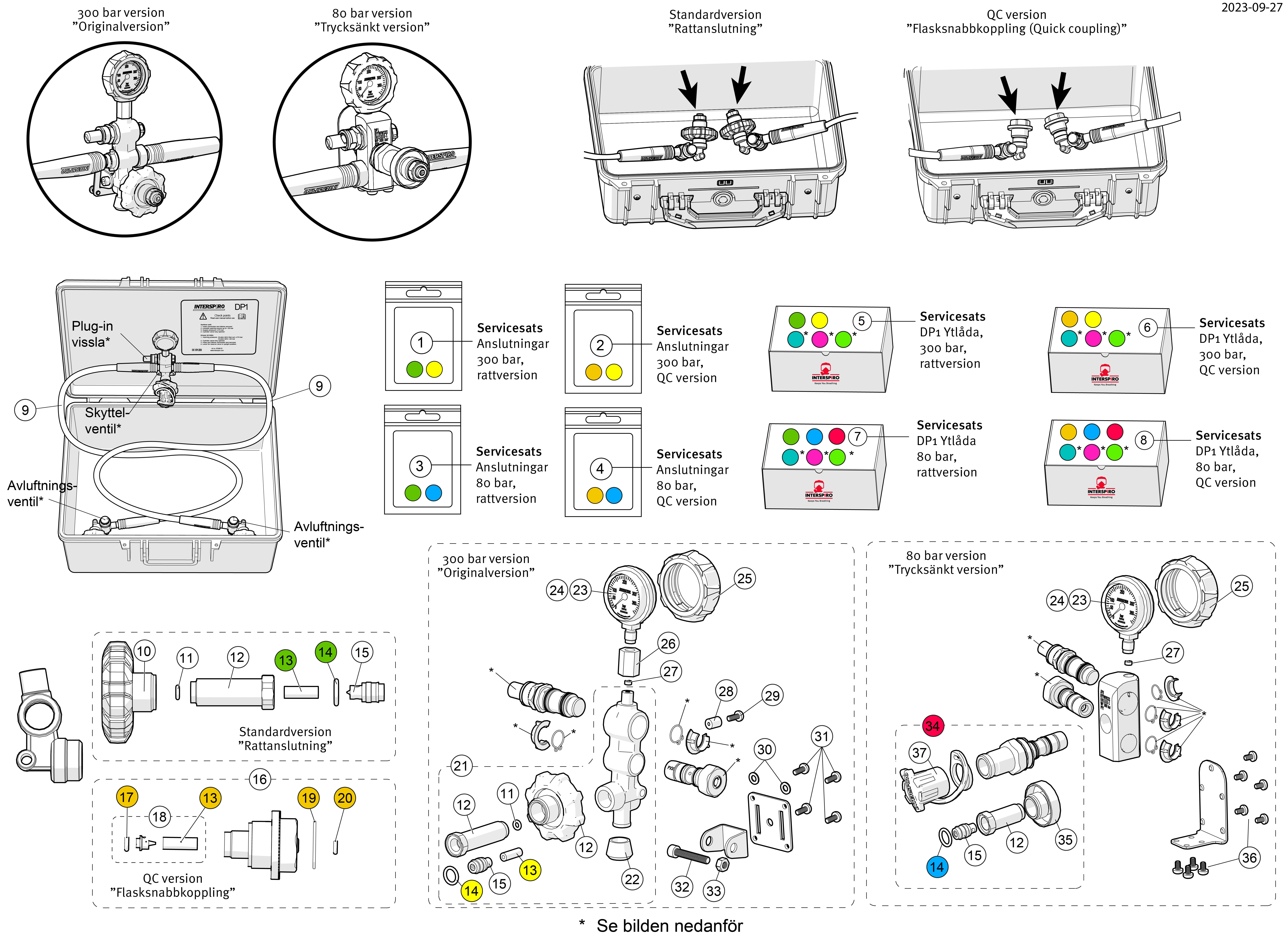

| Position | Artikelnummer | Beskrivning |
| 1 |
460190701
|
Servicesats DP1 anslutningar, 300 bar, rattversion
|
| 2 |
57695-53
|
Servicesats DP1 anslutningar, 300 bar, QC version (flasksnabbkoppling)
|
| 3 |
57695-51
|
Servicesats DP1 anslutningar, 80 bar, rattversion
|
| 4 |
57695-52
|
Servicesats DP1 anslutningar, 80 bar, QC version (flasksnabbkopplingar)
|
| 5 |
460190702
|
Servicesats Divator DP1 ytlåda
|
| 6 |
57447-51
|
Service kit DP1 300 bar QC:
|
| 7 |
57448-51
|
Service kitt DP1 80 bar:
|
| 8 |
57448-52
|
Service kit DP1 80 bar QC
|
| 9 |
96116-51
|
Matarslang DP1, 300 bar, 1 M
|
| 10 |
98520-51
|
Ratt
|
| 11 |
336190232
|
O-ring, 10 x 336900044
|
| 12 |
460190383
|
Anslutningsnippel
|
| 13 |
346190643
|
Inloppsfilter, 10-pack (10 x 212100014)
|
| 14 |
336190272
|
O-ring, 10 x 331100767
|
| 15 |
460190382
|
Tätningsnippel
|
| 16 |
30569-51
|
Regulatordel, flasksnabbkoppling
|
| 17 |
336890105
|
O-ring, 10 x 336900183
|
| 18 |
460190059
|
Filter, hållare & O-ring, 10-pack
|
| 19 |
460200114
|
O-ring, 10 x OR22,0X1,0-Q60
|
| 20 |
336190437
|
O-ring, 10 x 336900182
|
| 21 |
346190329
|
Samlingsstycke
|
| 22 |
346190230
|
Flaskstöd 5-pack 5 x 336100081
|
| 23 |
99265-51
|
Manometer, dykning, bar
|
| 24 |
99265-52
|
Manometer, dykning, psi
|
| 25 |
99266-52
|
Manometerskydd
|
| Position | Artikelnummer | Beskrivning |
| 26 |
336100832
|
Hylsa
|
| 27 |
336190159
|
Packningssats, 1 x 335100368 & 1 x 335100369
|
| 28 |
99226-51
|
Hylsa 10-pack
|
| 29 |
96723-52
|
Skruv, M5x25, 10 x 96723-02
|
| 30 |
336190261
|
Bricka, 10 x 944482146
|
| 31 |
96723-51
|
Skruv, M5x12, 10 x 96723-01
|
| 32 |
336190243
|
Skruv, 10 x 99730-01
|
| 33 |
336190244
|
Mutter 10-pack 10 x 941680316
|
| 34 |
32581-53
|
Valve block, DP1, 80 bar
|
| 35 |
87463-51
|
Ratt
|
| 36 |
99713-51
|
Screw
|
| 37 |
31392-51
|
Smutsskydd, stort, 10-pack
|

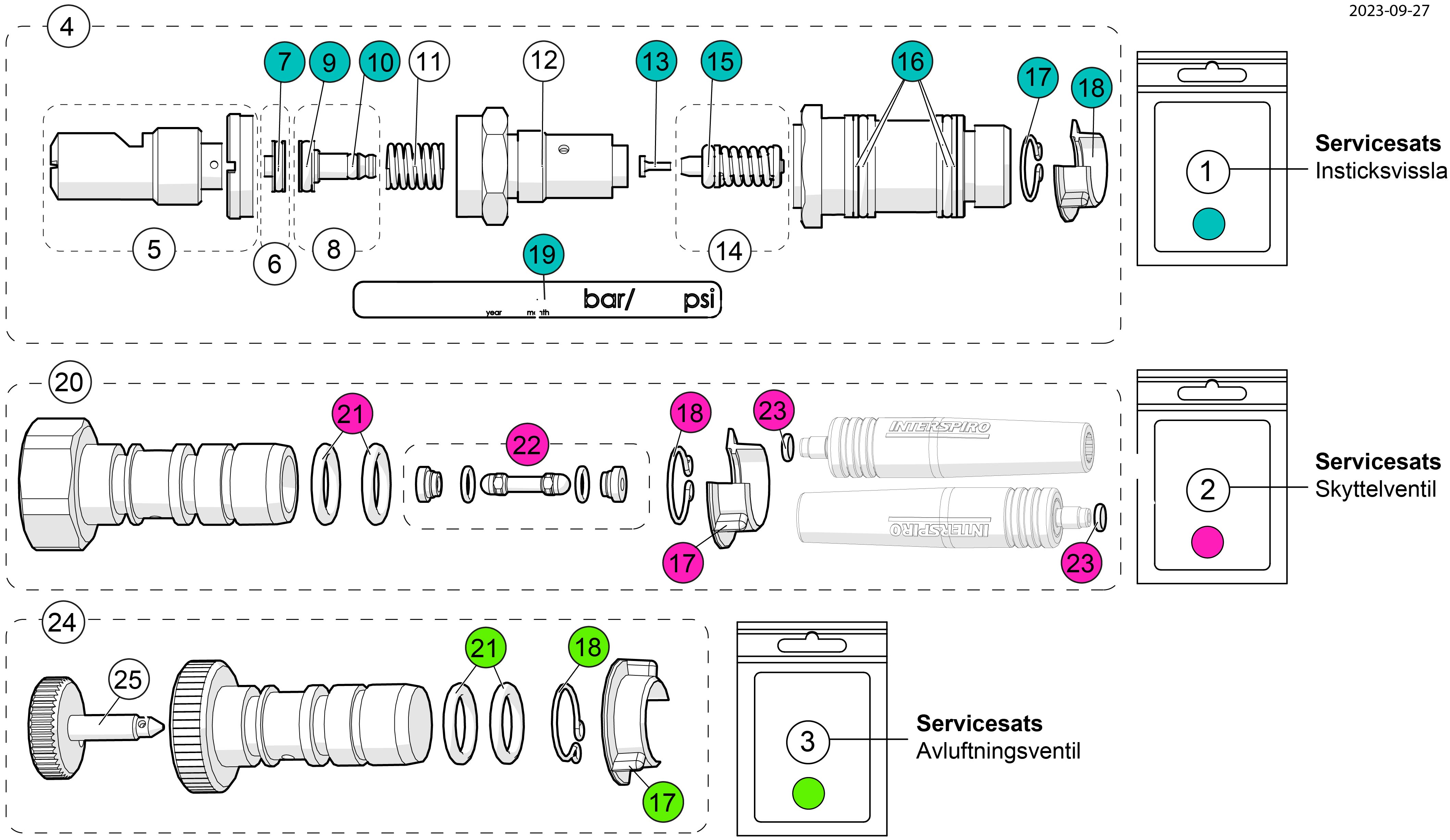

| Position | Artikelnummer | Beskrivning |
| 1 |
460190323
|
Servicesats insticksvissla
|
| 2 |
460190712
|
Servicesats skyttelventil
|
| 3 |
460190713
|
Servicesats avluftningsventil
|
| 4 |
460190143
|
Visselinsats 55 bar - Ersätter 346190404
|
| 5 |
346190221
|
Visselenhet
|
| 6 |
346190220
|
Dysa med O-ring
|
| 7 |
346190251
|
O-ring, 7.5 x 1.3, 10 x 346900016
|
| 8 |
346190219
|
Reglerkolvenhet
|
| 9 |
346190249
|
O-ring, 7.1 x 1.6, 10 x 346900014
|
| 10 |
460190269
|
O-ring, 2.6 x 1.3, 10 x 346900015
|
| 11 |
346190218
|
Fjäder, 5 x 346100082
|
| 12 |
346190248
|
Visselcylinder
|
| 13 |
346190217
|
Tätkona 10-pack 10 x 346100081
|
| 14 |
346190216
|
Kolvenhet
|
| 15 |
336190240
|
O-ring, 5 x 331100562
|
| 16 |
460190200
|
O-ring o. stödringar, 10-pack (10 x 346900017 & 95473-01)
|
| 17 |
460190299
|
Hållarring, 10 x 346100208
|
| 18 |
346190293
|
Låsring, 10-pack (10 x 346100158)
|
| 19 |
346190296
|
Plomberingsetikett, 20-pack (20 x 97081-01)
|
| 20 |
460190709
|
Skyttelinsats
|
| 21 |
336190220
|
O-ring, 11.3x2.4, NBR, 10 x 944610309
|
| 22 |
460190750
|
Skyttelsats DP1
|
| 23 |
336190312
|
O-ring, 10 x 336900105
|
| 24 |
460190916
|
Avluftningsventil, 300 bar
|
| 25 |
460190751
|
Avluftningsskruv
|
