Reservdelslista
|
Divator RS4-regulator
|
|
2026 maj
|
LÄS FÖRE ANVÄNDNING
1. Endast innehavare av giltigt Interspiro Servicecertifikat får utföra
service och reparation av Interspiro andningsutrustning. Obehörig
service kan medföra felfunktion och därmed allvarliga personskador
och dödsfall.
2. Vid användning av reservdelslistorna ska utrustningens Servicemanual
alltid konsulteras rörande förfarande och hantering av reservdelar
samt funktion.
3. Ändringar kan företas i detta dokument när som helst utan förvarning
om de är nödvändiga på grund av typografiska fel, felaktigheter i
informationen eller beroende på förbättringar eller förändringar av
utrustningen. Använd alltid Interspiros hemsida för att få tillgång till
den senaste versionen.
4. Beskrivningen anger om reservdelen är ett flerpack, exempelvis
"10 x 336100437" anger att det är ett flerpack som består av 10 st
av den enskilda komponenten 336100437. Den enskilda
komponentens artikelnummer 336100437 kan inte beställas,
det användas bara för att märka delar som ingår i servicesatser.
5. Servicesatserna innehåller utbytesdelar för förebyggande underhåll.
6. Använd alltid Interspiros hemsida för att hålla dig uppdaterad
om produkter och dokumentation samt för annan viktig information.

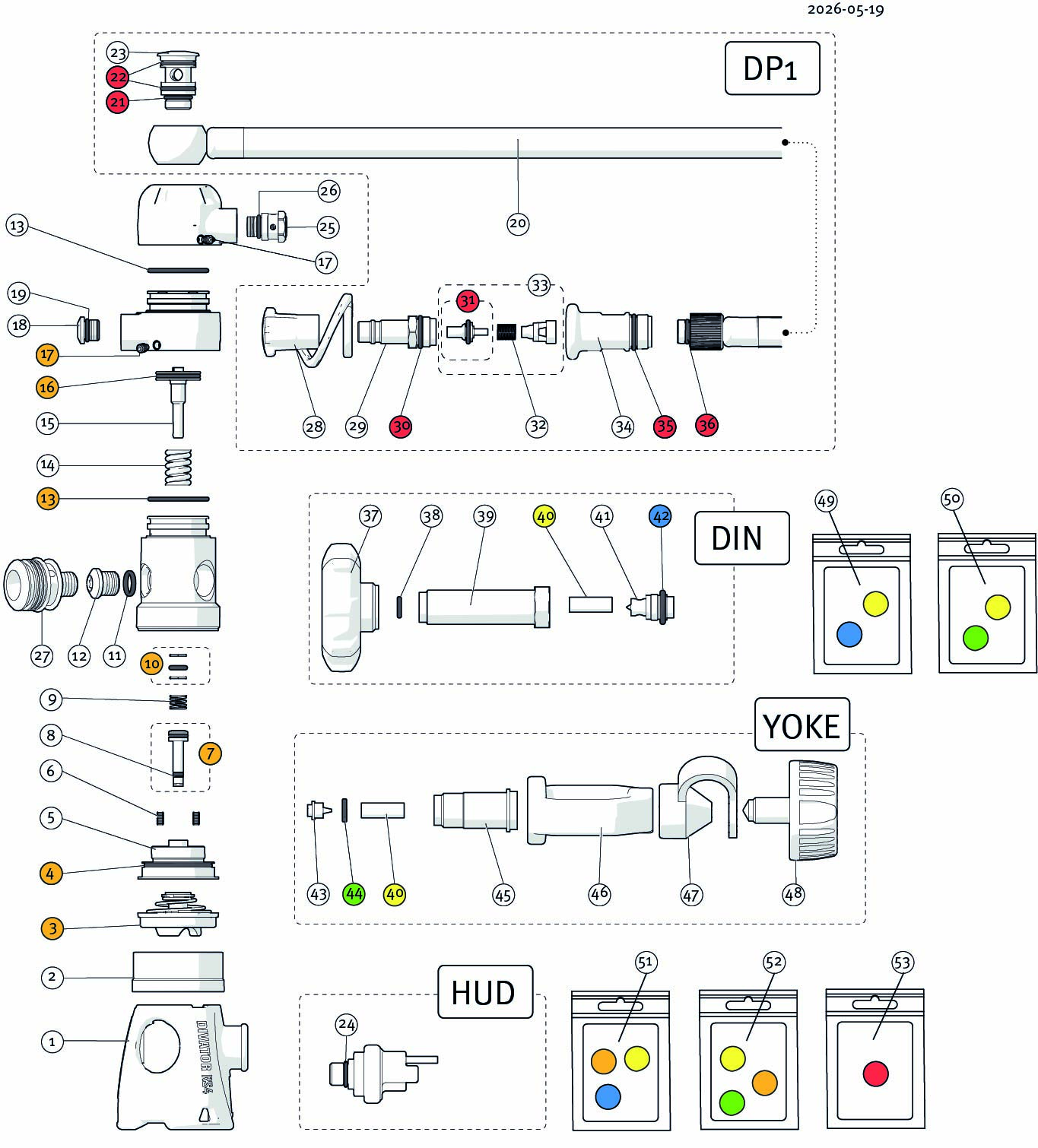

| Position | Artikelnummer | Beskrivning |
| 1 |
32904-01
|
Divator RS4 gummiskydd
|
| 2 |
88286-51
|
Membranmutter
|
| 3 |
88180-01
|
Säkerhetstrycksenhet
|
| 4 |
336190790
|
O-ring, 10 x 336900268
|
| 5 |
88288-51
|
Fjäderhus
|
| 6 |
99732-54
|
Stoppskruv
|
| 7 |
97698-51
|
Ventilsäte, komplett
|
| 8 |
460190269
|
O-ring, 2.6 x 1.3, 10 x 346900015
|
| 9 |
346190028
|
Fjäder, 5 x 336100280
|
| 10 |
97698-52
|
Stödbricka & O-ring
|
| 11 |
88299-51
|
Blindplugg
|
| 12 |
57543-51
|
O-ring, 1 x 336900390
|
| 13 |
32912-01
|
DP1 connection hose
|
| 14 |
346190021
|
O-ring, 10 x 346900001
|
| 15 |
32906-01
|
DP1 anslutning svivellås
|
| 16 |
336190238
|
O-ring, 10 x 944610207
|
| 17 |
88297-51
|
Säkerhetsventil
|
| 18 |
336190311
|
O-ring, 10 x 944610206
|
| 19 |
31391-51
|
Smutsskydd, litet, 10-pack
|
| 20 |
96531-51
|
Snabbkoppling, Interspiro, hane Ersätter 460190485
|
| 21 |
336190272
|
O-ring, 10 x 331100767
|
| 22 |
57530-51
|
Filterhållare, 1-pack
|
| 23 |
336890105
|
O-ring, 10 x 336900183
|
| 24 |
460190091
|
O-ring, 10 x 944610208
|
| 25 |
346190069
|
O-ring, 12.1x1.6, 10 x 944610210
|
| Position | Artikelnummer | Beskrivning |
| 26 |
460190369
|
Kona med O-ring
|
| 27 |
57686-51
|
Spring
|
| 28 |
346190223
|
Backventil
|
| 29 |
88148-51
|
DP1 connection housing
|
| 30 |
336190228
|
O-ring, 12.42x1.78, NBR, 10 x 336900007
|
| 31 |
97169-51
|
O-ring, 10 x 97169-01
|
| 32 |
98520-51
|
Ratt
|
| 33 |
32943-01
|
Anslutningsnippel Yoke
|
| 34 |
32944-01
|
Yoke
|
| 35 |
336190381
|
O-ring, 10 x 336900106
|
| 36 |
97192-51
|
Plugg 7/16-20 EN250
|
| 37 |
336190229
|
O-ring, 10 x 336900041
|
| 38 |
346190026
|
Fjäder, 5 x 346100005
|
| 39 |
460190386
|
Kolv
|
| 40 |
346190022
|
O-ring, 10 x 346900002
|
| 41 |
89129-51
|
Skruv
|
| 42 |
32903-01
|
Parkerings plug UNF 7/16
|
| 43 |
336190232
|
O-ring, 10 x 336900044
|
| 44 |
460190384
|
Anslutningsnippel lång
|
| 45 |
346190643
|
Inloppsfilter, 10-pack (10 x 212100014)
|
| 46 |
460190382
|
Tätningsnippel
|
| 47 |
32947-01
|
Smutsskydd Yoke
|
| 48 |
32946-01
|
Ratt, Yoke
|
| 49 |
460190711
|
Servicesats flaskanslutning
|
| 50 |
57507-52
|
Servicesats Divator RS4 flaskanslutning, Yoke
|
| Position | Artikelnummer | Beskrivning |
| 51 |
57507-61
|
Servicesats Divator RS4 med DIN-anslutning
|
| 52 |
57507-62
|
Servicesats Divator RS4 med Yoke-anslutning
|
| 53 |
51507-71
|
Servicesatst, RS4 DP1ytluftsanslutning
|

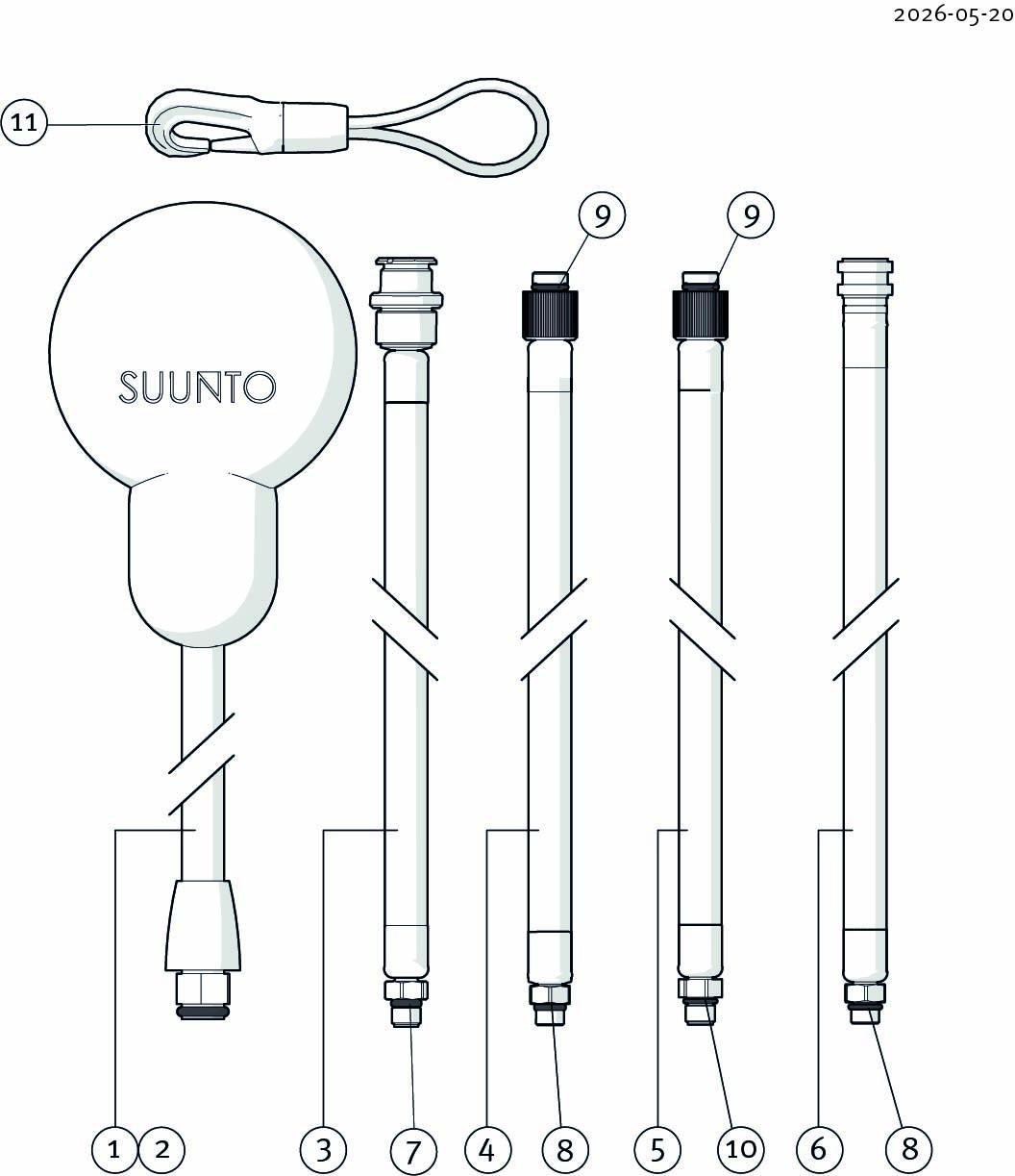

| Position | Artikelnummer | Beskrivning |
| 1 |
32948-02
|
Basmanometer, psi
|
| 2 |
99618-51
|
Andningsslang, 3/8 UNF, 0.83 M
|
| 3 |
30411-51
|
BC inflatorslang UNF 3/8, 1.15 M
|
| 4 |
460190599
|
O-ring, 10 x 336900272
|
| 5 |
460190529
|
O-ring, 10 x 336920009
|
| 6 |
336190237
|
O-ring, 10 x 336900099
|
| 7 |
336190311
|
O-ring, 10 x 944610206
|
| 8 |
88139-51
|
Hållarrem med hake
|
| 9 |
97474-62
|
Inflatorslang torrdräkt 0.75 M, CEJN 221-G 1/8, olåst
|
| 10 |
99007-51
|
Andningsslang, 3/8 UNF, 1.70 M
|
| 11 |
32948-01
|
Basmanometer, bar
|
