Reservdelslista
|
Divator Pro för flaskpaket
|
|
2025 november
|
LÄS FÖRE ANVÄNDNING
1. Endast innehavare av giltigt Interspiro Servicecertifikat får utföra
service och reparation av Interspiro andningsutrustning. Obehörig
service kan medföra felfunktion och därmed allvarliga personskador
och dödsfall.
2. Vid användning av reservdelslistorna ska utrustningens Servicemanual
alltid konsulteras rörande förfarande och hantering av reservdelar
samt funktion.
3. Ändringar kan företas i detta dokument när som helst utan förvarning
om de är nödvändiga på grund av typografiska fel, felaktigheter i
informationen eller beroende på förbättringar eller förändringar av
utrustningen. Använd alltid Interspiros hemsida för att få tillgång till
den senaste versionen.
4. Beskrivningen anger om reservdelen är ett flerpack, exempelvis
"10 x 336100437" anger att det är ett flerpack som består av 10 st
av den enskilda komponenten 336100437. Den enskilda
komponentens artikelnummer 336100437 kan inte beställas,
det användas bara för att märka delar som ingår i servicesatser.
5. Servicesatserna innehåller utbytesdelar för förebyggande underhåll.
6. Använd alltid Interspiros hemsida för att hålla dig uppdaterad
om produkter och dokumentation samt för annan viktig information.

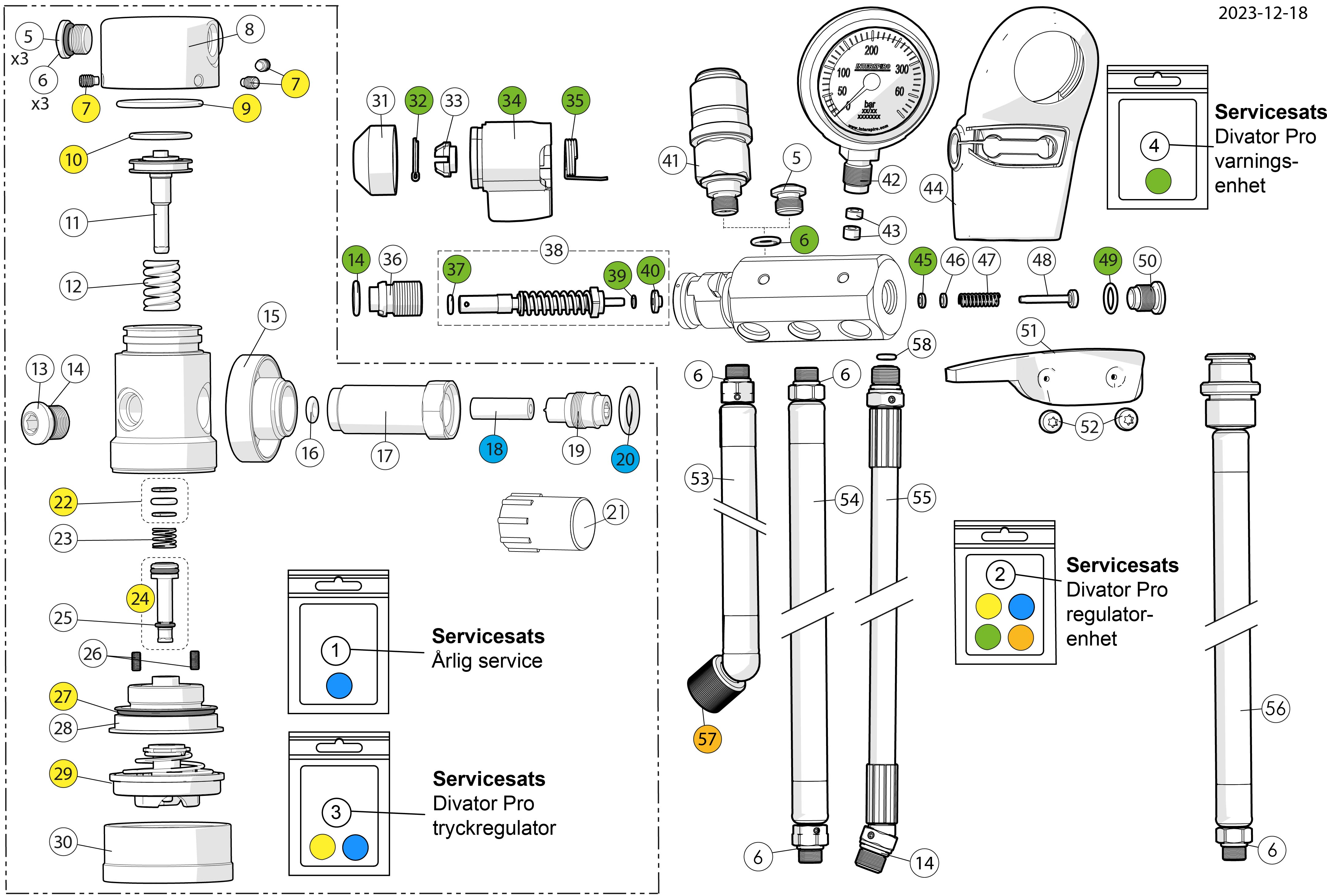

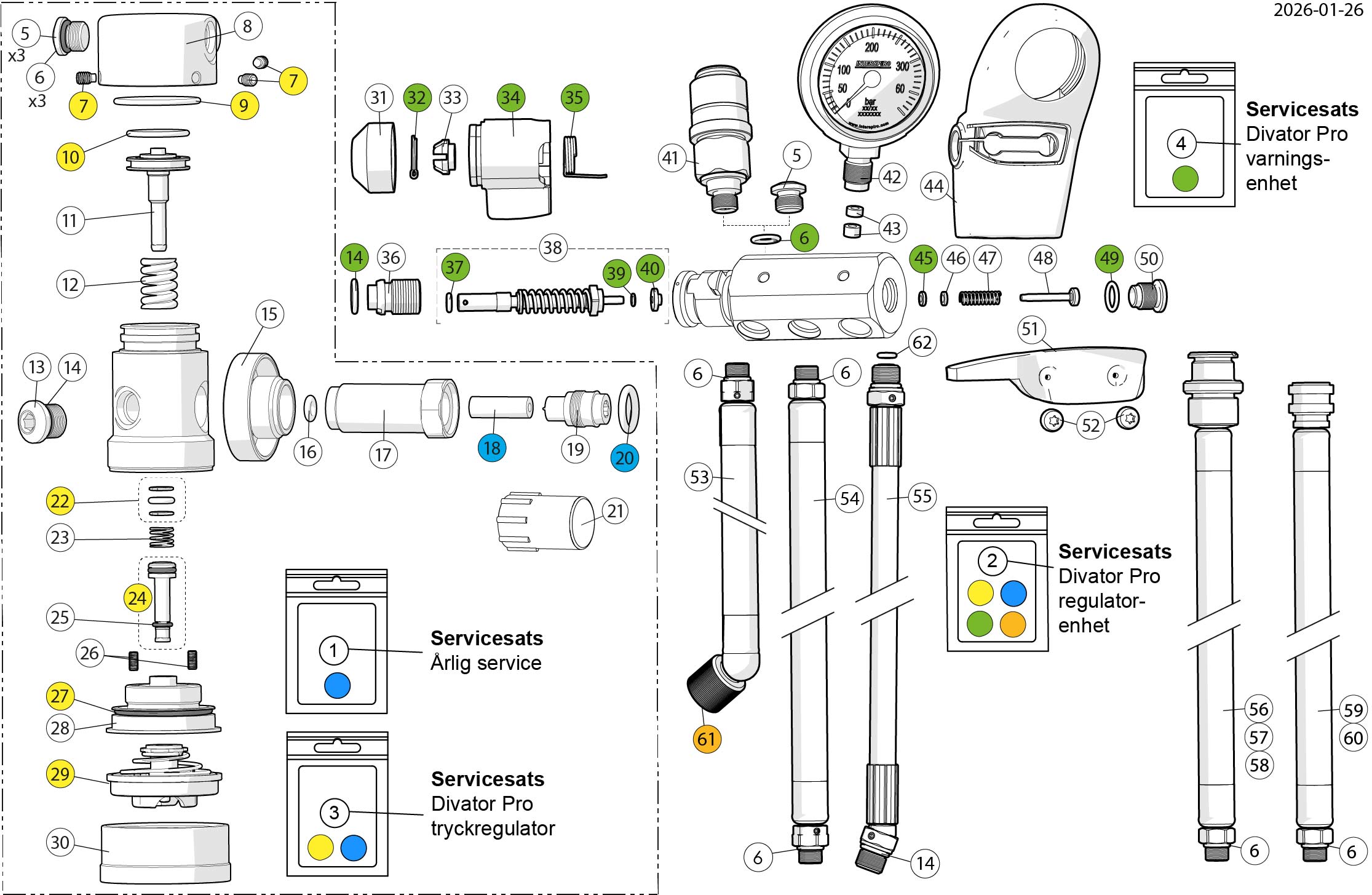

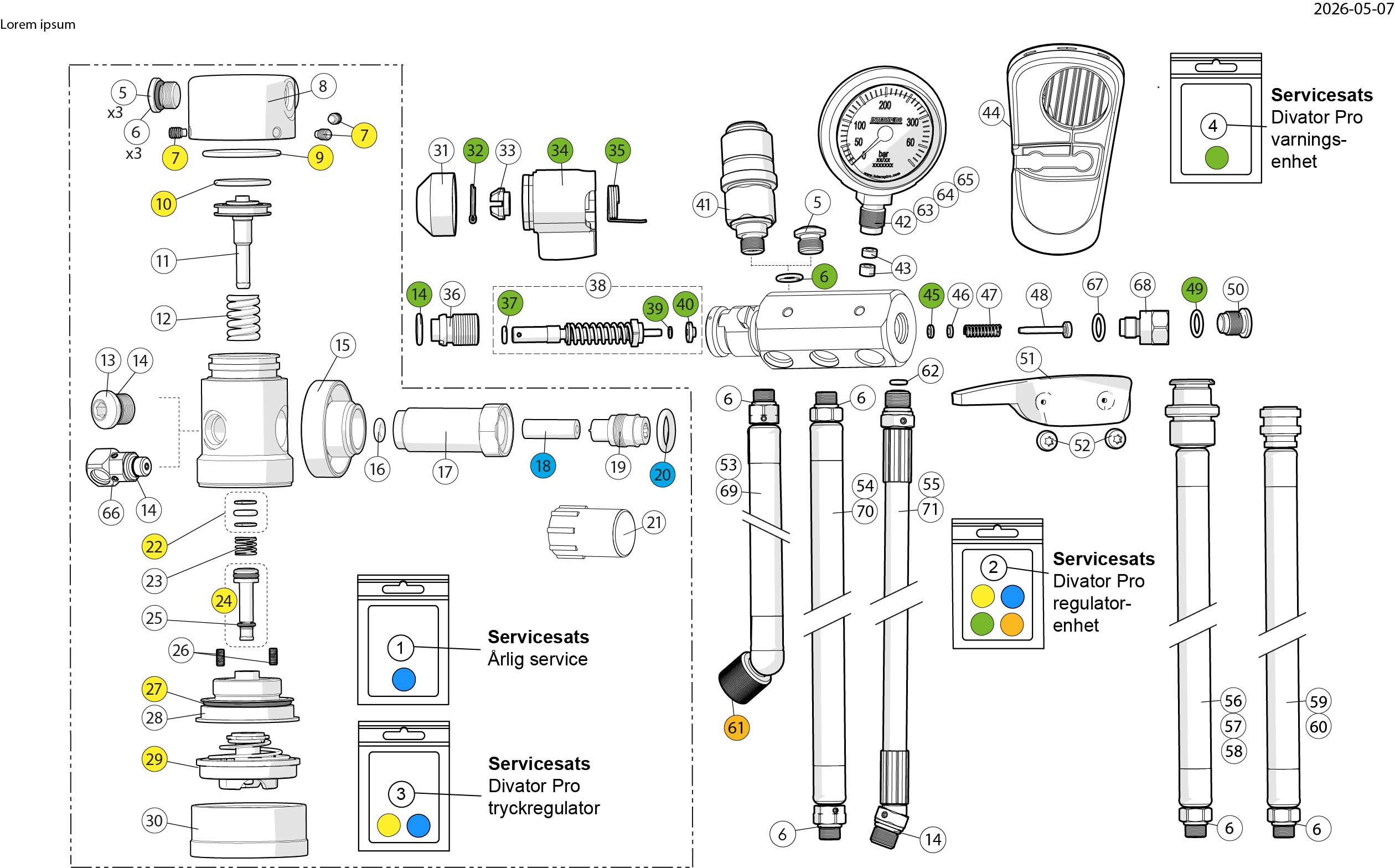

| Position | Artikelnummer | Beskrivning |
| 1 |
460190711
|
Servicesats flaskanslutning
|
| 2 |
57645-51
|
Servicesats Divator Pro regulatorenhet
|
| 3 |
57645-52
|
Servicesats Divator Pro tryckregulator
|
| 4 |
57561-51
|
Servicesats Divator Pro varningsenhet
|
| 5 |
88299-51
|
Blindplugg
|
| 6 |
57543-51
|
O-ring, 1 x 336900390
|
| 7 |
89129-51
|
Skruv
|
| 8 |
87524-51
|
Kåpa
|
| 9 |
336190229
|
O-ring, 10 x 336900041
|
| 10 |
346190022
|
O-ring, 10 x 346900002
|
| 11 |
460190386
|
Kolv
|
| 12 |
346190026
|
Fjäder, 5 x 346100005
|
| 13 |
97192-51
|
Plugg 7/16-20 EN250
|
| 14 |
336190381
|
O-ring, 10 x 336900106
|
| 15 |
87463-51
|
Ratt
|
| 16 |
336190232
|
O-ring, 10 x 336900044
|
| 17 |
88804-52
|
Connection nipple, short
|
| 18 |
346190643
|
Inloppsfilter, 10-pack (10 x 212100014)
|
| 19 |
460190382
|
Tätningsnippel
|
| 20 |
336190272
|
O-ring, 10 x 331100767
|
| 21 |
460190557
|
Skyddshatt, ratt, 10 x 336900327
|
| 22 |
97698-52
|
Stödbricka & O-ring
|
| 23 |
346190028
|
Fjäder, 5 x 336100280
|
| 24 |
97698-51
|
Ventilsäte, komplett
|
| 25 |
460190269
|
O-ring, 2.6 x 1.3, 10 x 346900015
|
| Position | Artikelnummer | Beskrivning |
| 26 |
99732-54
|
Stoppskruv
|
| 27 |
336190790
|
O-ring, 10 x 336900268
|
| 28 |
88288-51
|
Fjäderhus
|
| 29 |
88180-01
|
Säkerhetstrycksenhet
|
| 30 |
88286-51
|
Membranmutter
|
| 31 |
460190421
|
Kapsel, 10-pack (10 x 336100604)
|
| 32 |
336190380
|
Saxpinne, 10-pack (10 x 336900104)
|
| 33 |
460190441
|
Mutter, 5-pack (5 x 336100606)
|
| 34 |
87439-51
|
Handle, Divator Pro
|
| 35 |
460190430
|
Vridfjäder, 5-pack (5 x 336100605)
|
| 36 |
460190428
|
Nippel, 5-pack (5 x 336100407)
|
| 37 |
336190382
|
O-ring, 10 x 336900103
|
| 38 |
336190404
|
Ventilskaftenhet MKII
|
| 39 |
336190595
|
O-ring, 10 x 336900165
|
| 40 |
336190383
|
Ventilskiva, 5-pack (5 x 336100412)
|
| 41 |
31776-51
|
Undervattens-snabbkoppling, hona
|
| 42 |
99265-51
|
Manometer, dykning, bar
|
| 43 |
336190159
|
Packningssats, 1 x 335100368 & 1 x 335100369
|
| 44 |
87440-51
|
Kåpa
|
| 45 |
89134-51
|
Packning
|
| 46 |
89141-51
|
Bricka
|
| 47 |
89142-51
|
Fjäder
|
| 48 |
89132-54
|
Kolv
|
| 49 |
336190311
|
O-ring, 10 x 944610206
|
| 50 |
87438-51
|
Blindplugg
|
| Position | Artikelnummer | Beskrivning |
| 51 |
87450-51
|
Hållare för kåpa
|
| 52 |
57562-51
|
Skruv
|
| 53 |
57575-105
|
Andningslang, 1,05 m
|
| 54 |
57578-110
|
Mellantrycksslang, 1,1 m
|
| 55 |
57577-110
|
Högtrycksslang
|
| 56 |
57576-100
|
Inflatorslang torrdräkt 1 m
|
| 57 |
336190237
|
O-ring, 10 x 336900099
|
| 58 |
57672-52
|
O-ring, 10 x OR4,1X1,6-E70
|

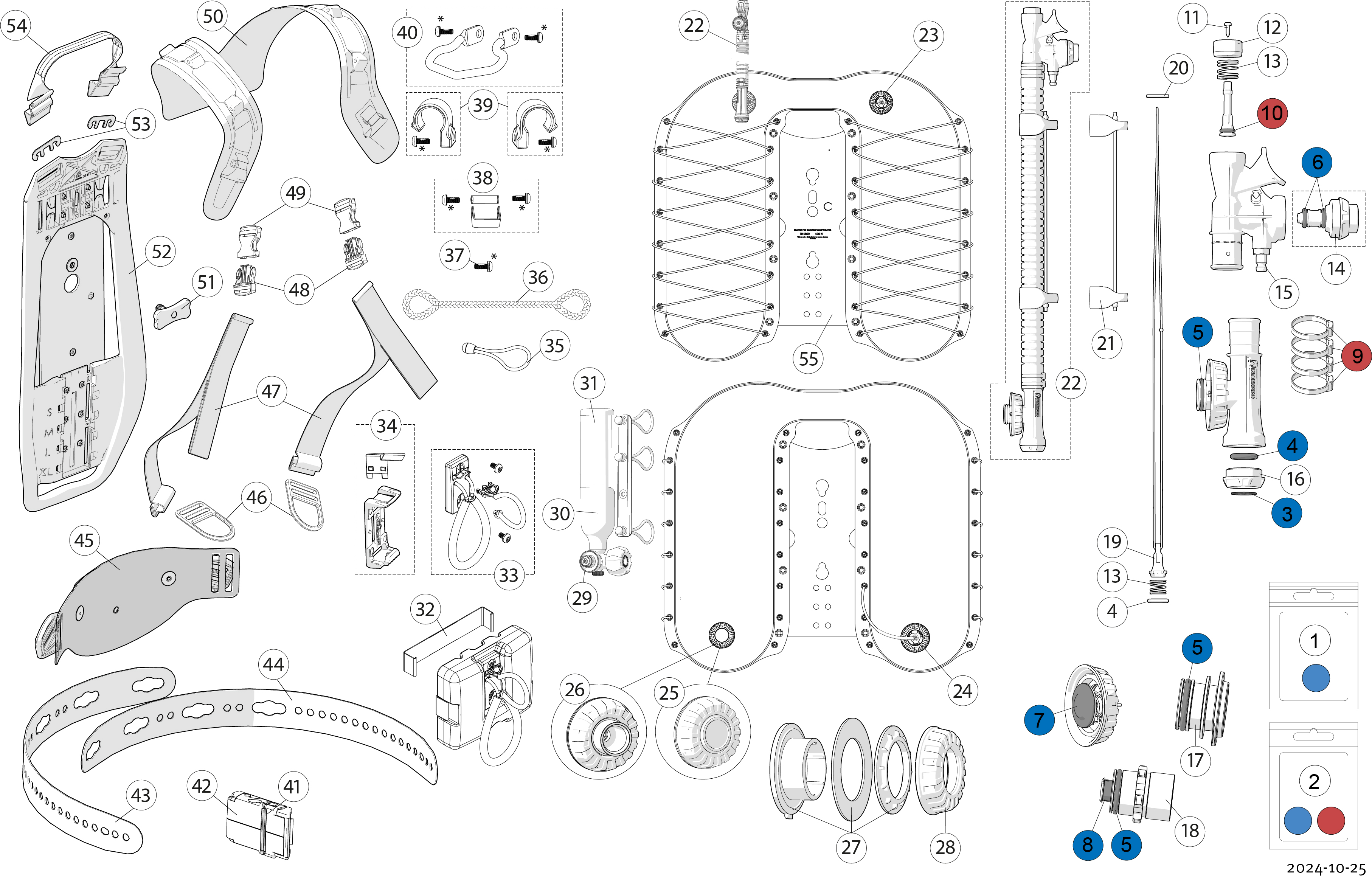

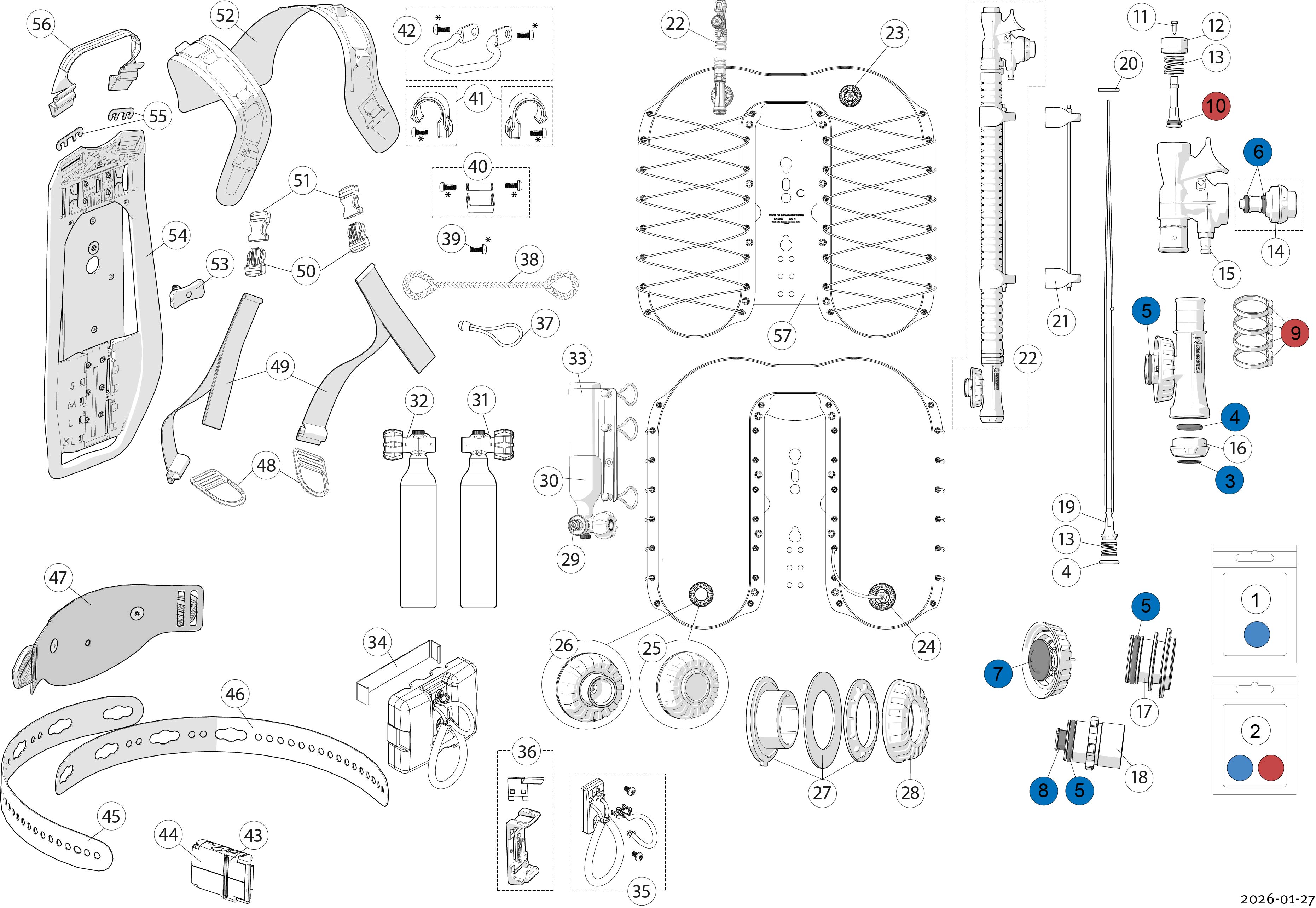

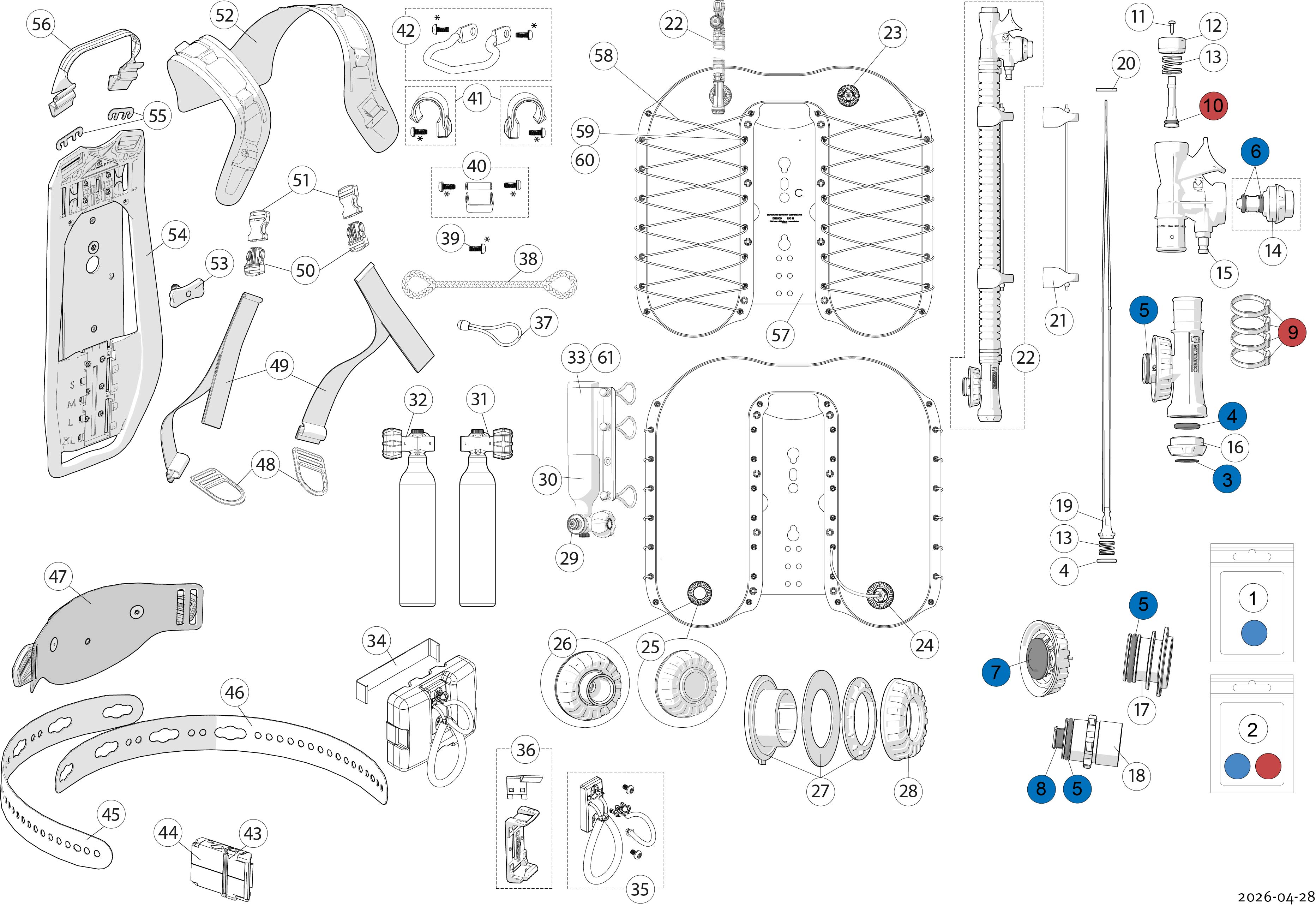

| Position | Artikelnummer | Beskrivning |
| 1 |
57678-52
|
Servicesats Divator Pro BC, rutinunderhåll
|
| 2 |
57678-55
|
Servicesats Divator Pro BC, full service
|
| 3 |
57680-51
|
Backventil, 1 x 012602-01
|
| 4 |
57681-51
|
O-Ring, 15x4
|
| 5 |
57653-51
|
O-ring
|
| 6 |
57682-51
|
O-Ring 9,12x3,53
|
| 7 |
57683-51
|
Relief valve sealing
|
| 8 |
57684-51
|
Protective rubber
|
| 9 |
57654-52
|
Zip tie
|
| 10 |
57696-52
|
O-ring
|
| 11 |
57646-51
|
Screw, RTS ST2,9
|
| 12 |
57647-51
|
Button
|
| 13 |
57648-51
|
Compression spring
|
| 14 |
57649-51
|
Kit for komplete MP valve
|
| 15 |
88336-51
|
Quick connector Male
|
| 16 |
57644-51
|
Dump valve insert
|
| 17 |
57711-51
|
Plug with o ring
|
| 18 |
57712-51
|
BC emergency inflation assembly
|
| 19 |
57715-51
|
Dump valve axis with string
|
| 20 |
88263-54
|
Pin
|
| 21 |
57716-51
|
Hose clip with elastic string.
|
| 22 |
57679-52
|
Pro Inflator unit compl
|
| 23 |
87397-52
|
Pro Dump valve upper, complete set
|
| 24 |
87398-52
|
Pro Dump valve lower, complete set
|
| 25 |
57669-52
|
Pro Plug assembly
|
| Position | Artikelnummer | Beskrivning |
| 26 |
57548-52
|
Inflatorflaskanslutning Divator Pro
|
| 27 |
57713-51
|
BC connector
|
| 28 |
57609-51
|
BC anslutningslock
|
| 29 |
57709-51
|
O-ring, 1 x 331100767
|
| 30 |
30146-01
|
Inflatorflaska, 0.35 L - rak flaskventil
|
| 31 |
57549-51
|
Hållare för inflatorflaska
|
| 32 |
87515-51
|
Fästbygel för vikt
|
| 33 |
57665-51
|
Viktdumpningssats
|
| 34 |
87096-51
|
Vikthållarsats
|
| 35 |
99431-51
|
Gummisnodd med knopp, 5-pack
|
| 36 |
57664-51
|
Avlastningsstropp
|
| 37 |
99711-852
|
Skruv, 10 x 99711-802
|
| 38 |
57663-51
|
Sats för spänneshållare
|
| 39 |
57662-51
|
Slanghållarsats
|
| 40 |
57661-51
|
D-ringsats
|
| 41 |
88265-51
|
O-ring
|
| 42 |
87073-51
|
Midjespänne
|
| 43 |
87525-52
|
Midjebälte, höger
|
| 44 |
87525-51
|
Midjebälte, vänster
|
| 45 |
57660-51
|
Hållarplatta för midjebälte
|
| 46 |
57666-51
|
Tri-glide D-ring
|
| 47 |
57659-51
|
Justeringsrem axel
|
| 48 |
87308-55
|
Spänne, hane, 2-pack
|
| 49 |
87308-53
|
Spänne, hona, 2-pack
|
| 50 |
57656-51
|
Axelparti
|
| Position | Artikelnummer | Beskrivning |
| 51 |
57658-51
|
Vridhandtag
|
| 52 |
57657-51
|
Ryggplatta Divator Pro
|
| 53 |
33466-51
|
Fäste för ryggplatta, 2 x 33466-01
|
| 54 |
57655-51
|
Handtag
|
| 55 |
57718-51
|
Pro Bladder, without valves/connectors
|
