Reservdelslista
|
Divator helmask
|
|
2024 april
|
LÄS FÖRE ANVÄNDNING
1. Endast innehavare av giltigt Interspiro Servicecertifikat får utföra
service och reparation av Interspiro andningsutrustning. Obehörig
service kan medföra felfunktion och därmed allvarliga personskador
och dödsfall.
2. Vid användning av reservdelslistorna ska utrustningens Servicemanual
alltid konsulteras rörande förfarande och hantering av reservdelar
samt funktion.
3. Ändringar kan företas i detta dokument när som helst utan förvarning
om de är nödvändiga på grund av typografiska fel, felaktigheter i
informationen eller beroende på förbättringar eller förändringar av
utrustningen. Använd alltid Interspiros hemsida för att få tillgång till
den senaste versionen.
4. Beskrivningen anger om reservdelen är ett flerpack, exempelvis
"10 x 336100437" anger att det är ett flerpack som består av 10 st
av den enskilda komponenten 336100437. Den enskilda
komponentens artikelnummer 336100437 kan inte beställas,
det användas bara för att märka delar som ingår i servicesatser.
5. Servicesatserna innehåller utbytesdelar för förebyggande underhåll.
6. Använd alltid Interspiros hemsida för att hålla dig uppdaterad
om produkter och dokumentation samt för annan viktig information.

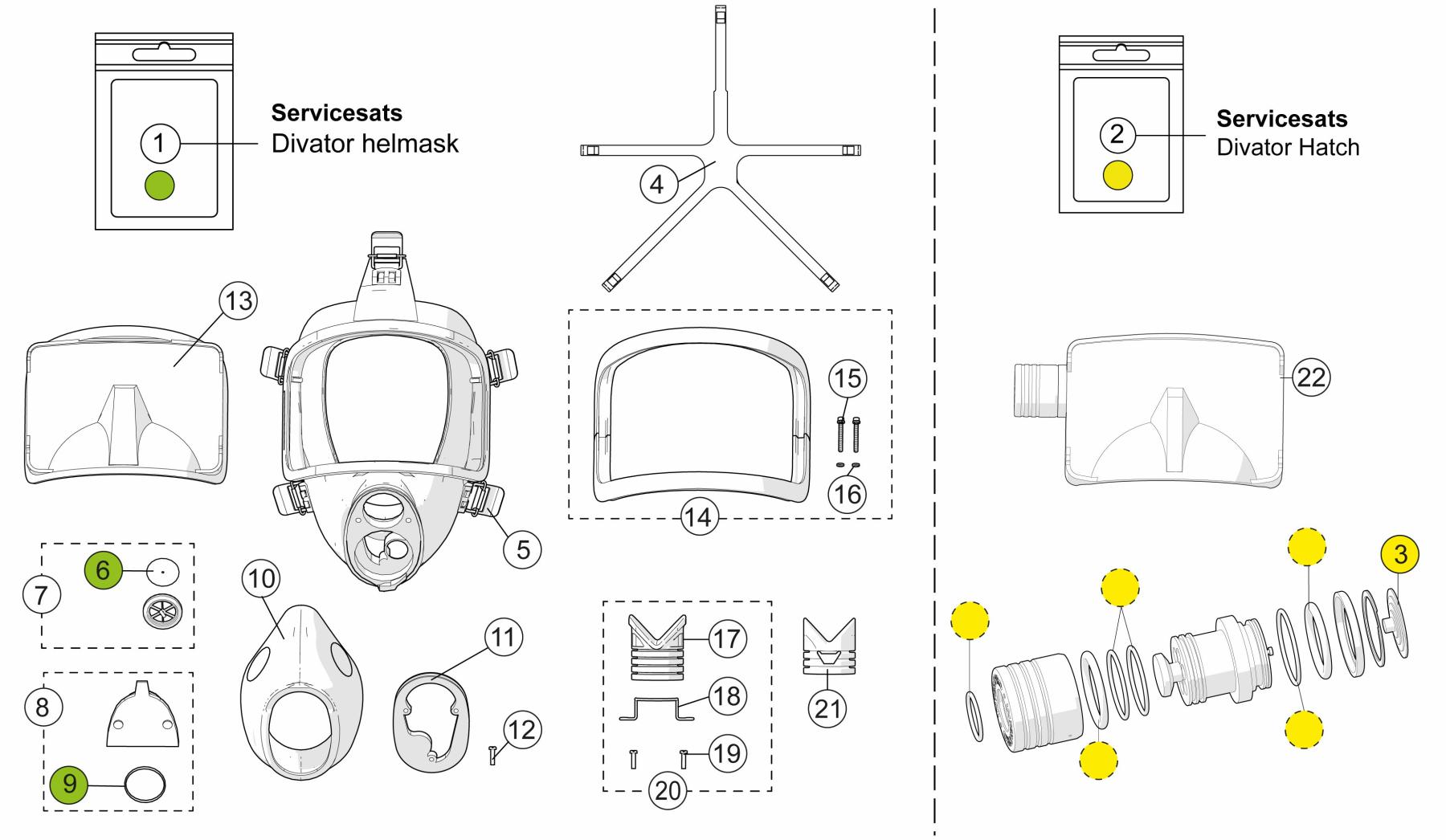

| Position | Artikelnummer | Beskrivning |
| 1 |
460190404
|
Servicesats Divator helmask och Spiromatic-mask med blindlock
|
| 2 |
97220-01
|
Servicesats Divator hatch
|
| 3 |
97203-51
|
Ventilskiva Divator Hatch
|
| 4 |
460190457
|
Bandställ Divator, svart, naturgummi
|
| 5 |
460190541
|
Spänne, 5 x 336900017
|
| 6 |
32419-52
|
Backventilskiva, 1x32419-01
|
| 7 |
460190549
|
Ventilsätesenhet, svart, 2-pack
|
| 8 |
460190555
|
Blindlock för mask, svart
|
| 9 |
336190222
|
O-ring, 5 x 944610221
|
| 10 |
460200079
|
Innermask, silikon, svart
|
| 11 |
460190398
|
Innermaskplatta Ersätter 336100018
|
| 12 |
336190246
|
Skruv, 10 x 941136224
|
| 13 |
336190850
|
Divator visir
|
| 14 |
460190547
|
Ramsats för visir Divator, svart
|
| 15 |
336190409
|
Skruv med bricka, 10-pack
|
| 16 |
336190554
|
Distans, 10-pack, ersätter 336100890
|
| 17 |
88542-51
|
Tryckutjämningsplatta, fyra slitsar
|
| 18 |
460190510
|
Hållare
|
| 19 |
336190489
|
Skruv, 10 x 941136226
|
| 20 |
336190373
|
Tryckutjämningskudde, standard med fyra slitsar
|
| 21 |
460190513
|
Tryckutjämningskudde För OTS mik.
|
| 22 |
96962-01
|
Visir med Divator Hatch
|

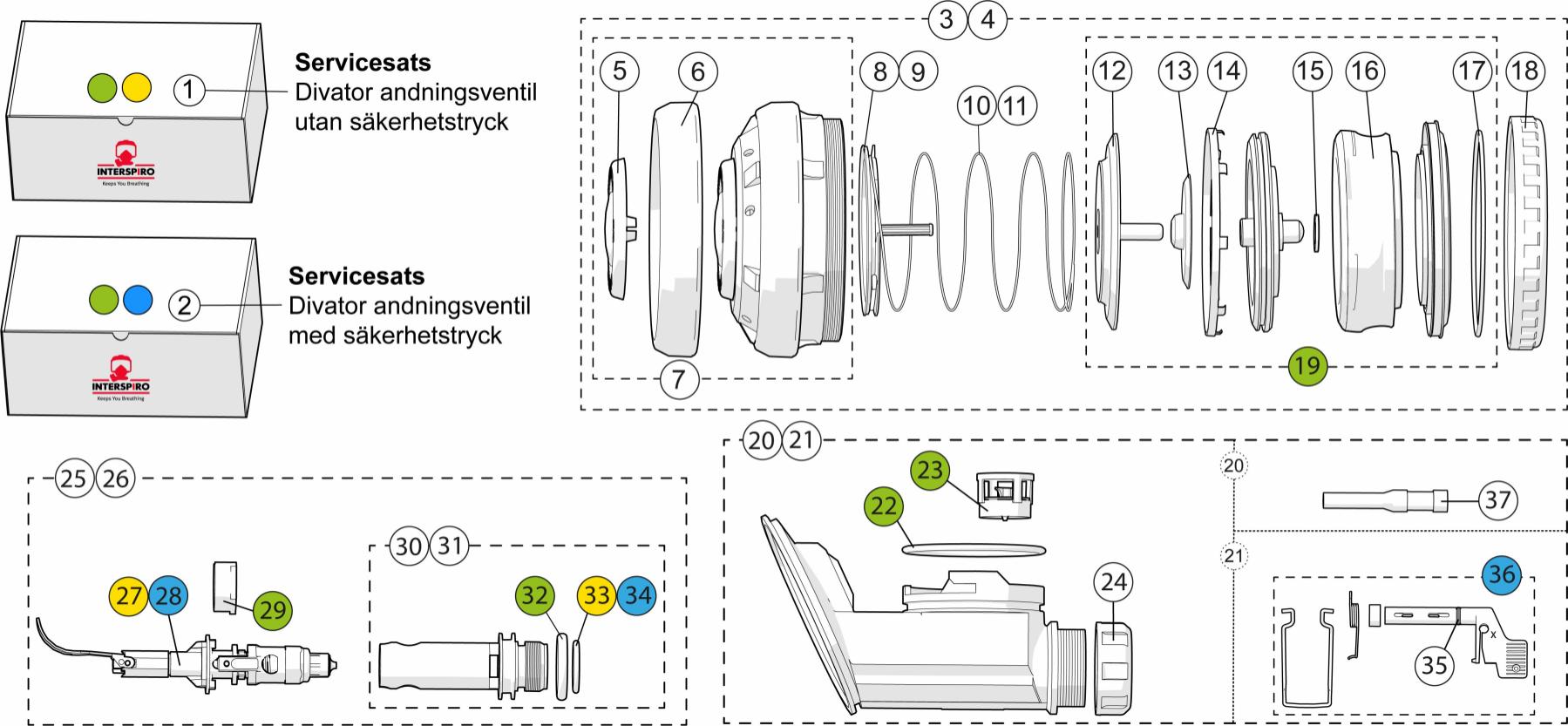

| Position | Artikelnummer | Beskrivning |
| 1 |
460190902
|
Servicesats för 1 Divator andningsventil utan säkerhetstryck
|
| 2 |
460190904
|
Servicesats för 1 Divator andningsventil med säkerhetstryck
|
| 3 |
336101155
|
Utandningsenhet, utan säkerhetstryck, svart
|
| 4 |
460190552
|
Utandningsenhet, säkerhetstryck, svart
|
| 5 |
336190487
|
Avluftningsknapp, 5 x 336100432
|
| 6 |
346190197
|
Skyddsring, svart, 5-pack (5 x 336800184)
|
| 7 |
460190518
|
Lock med avluftningsknapp, svart
|
| 8 |
460190721
|
Styrskiva Divator, BV, NT
|
| 9 |
460190412
|
Styrskiva med ST Ersätter 336100003
|
| 10 |
460190500
|
Tätningsfjäder utan säkerhetstryck, 5 x 333100056
|
| 11 |
460190508
|
Tätningsfjäder, säkerhetstryck, 5 x 336100436
|
| 12 |
460190393
|
Tätningsskiva, 5-pack (5 x 336100005)
|
| 13 |
30005-51
|
Utandningsmembran, 5-pack Svart naturgummi
|
| 14 |
460190413
|
Säkringsring, 10-pack (10 x 336100008)
|
| 15 |
336190638
|
Bricka, 10 x 336100437
|
| 16 |
460190140
|
Membran för andningsventil, (1 x 336100009)
|
| 17 |
336190224
|
O-ring, 5 x 336900009
|
| 18 |
460190515
|
Låsring, svart, 5 x 336101139
|
| 19 |
336190360
|
Membranenhet MKII
|
| 20 |
336101156
|
Ventilhusenhet MKII, svart, utan säkerhetstryck
|
| 21 |
336101158
|
Ventilhusenhet MKII med äkerhetstryck, svart
|
| 22 |
336190226
|
O-ring, 10 x 336900008
|
| 23 |
460190559
|
Backventilenhet
|
| 24 |
460190516
|
Mutter, svart, 5 x 336101140
|
| 25 |
460190558
|
Ventilinsats Divator utan äkerhetstryck
|
| Position | Artikelnummer | Beskrivning |
| 26 |
336190357
|
Ventilinsats med säkerhetstryck
|
| 27 |
97083-51
|
Ventilinsats delmontage med normaltryck
|
| 28 |
97028-51
|
Ventilinsats delmontage med säkerhetstryck
|
| 29 |
346190198
|
Låsring, 10-pack 10 x 336100777
|
| 30 |
96341-52
|
Anslutningsnippel, grön O-ring
|
| 31 |
96341-51
|
Anslutningsnippel, svart O-ring
|
| 32 |
336190227
|
O-ring, 10 x 331900064
|
| 33 |
99486-51
|
O-ring , grön, 10 x 99486-01
|
| 34 |
336190228
|
O-ring, 12.42x1.78, NBR, 10 x 336900007
|
| 35 |
336190225
|
O-ring, 10 x 336900001
|
| 36 |
32408-51
|
Lever assembly with adjustment screw
|
| 37 |
460190511
|
Tätningsplugg, 5 x 336100509
|
