Reservdelslista
|
Spiroguide II
|
|
2025 mars
|
LÄS FÖRE ANVÄNDNING
1. Endast innehavare av giltigt Interspiro Servicecertifikat får utföra
service och reparation av Interspiro andningsutrustning. Obehörig
service kan medföra felfunktion och därmed allvarliga personskador
och dödsfall.
2. Vid användning av reservdelslistorna ska utrustningens Servicemanual
alltid konsulteras rörande förfarande och hantering av reservdelar
samt funktion.
3. Ändringar kan företas i detta dokument när som helst utan förvarning
om de är nödvändiga på grund av typografiska fel, felaktigheter i
informationen eller beroende på förbättringar eller förändringar av
utrustningen. Använd alltid Interspiros hemsida för att få tillgång till
den senaste versionen.
4. Beskrivningen anger om reservdelen är ett flerpack, exempelvis
"10 x 336100437" anger att det är ett flerpack som består av 10 st
av den enskilda komponenten 336100437. Den enskilda
komponentens artikelnummer 336100437 kan inte beställas,
det användas bara för att märka delar som ingår i servicesatser.
5. Servicesatserna innehåller utbytesdelar för förebyggande underhåll.
6. Använd alltid Interspiros hemsida för att hålla dig uppdaterad
om produkter och dokumentation samt för annan viktig information.

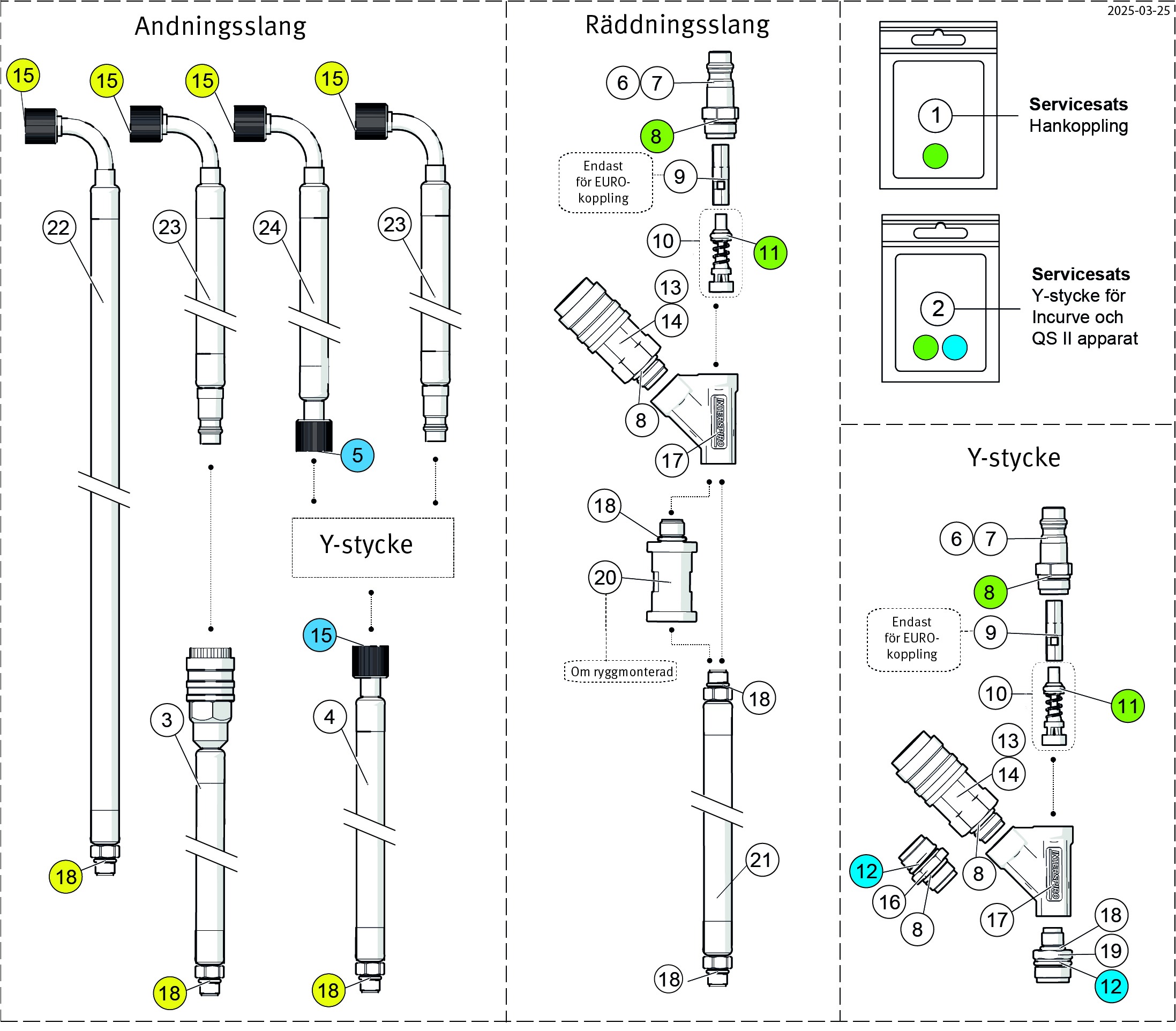

| Position | Artikelnummer | Beskrivning |
| 1 |
96531-51
|
Snabbkoppling, Interspiro, hane Ersätter 460190485
|
| 2 |
346190223
|
Backventil
|
| 3 |
460190369
|
Kona med O-ring
|
| 4 |
95898-51
|
Nippel
|
| 5 |
95241-51
|
Extra luftsaml.stycke
|
| 6 |
95557-51
|
Nippel
|
| 7 |
460190041
|
Mellantryckslang för Y-stycke
|
| 8 |
460190414
|
Servicesats Y-stycke, QS II & Incurve och T-stycke, Spiromatic 90U
|
| 9 |
460190363
|
Matarslang, 0.82 M
|
| 10 |
95803-51
|
Snabbkoppling, Interspiro, hona
|
| 11 |
336190237
|
O-ring, 10 x 336900099
|
| 12 |
336190311
|
O-ring, 10 x 944610206
|
| 13 |
99368-51
|
Adapter
|
| 14 |
460190236
|
Andningsslang L = 1,35 m
|
| 15 |
460190362
|
Andningsslang, Euro-hane, 0.55 M
|
| 16 |
460200153
|
Servicesats extraluftenhet, hane
|
| 17 |
460190361
|
Matarslang 0,82 m, Ersätter 346190143
|
| 18 |
336190236
|
O-ring, 10 x 944610205
|
| 19 |
460190370
|
Snabbkoppl. hane Euro
|
| 20 |
346190069
|
O-ring, 12.1x1.6, 10 x 944610210
|
| 21 |
460190371
|
Ventilrör Ersätter 346100097
|
| 22 |
336190228
|
O-ring, 12.42x1.78, NBR, 10 x 336900007
|
| 23 |
95244-51
|
Snabbkoppling Euro-hona
|
| 24 |
460190364
|
Andningsslang, överfallsmutter, L=0.55 m
|

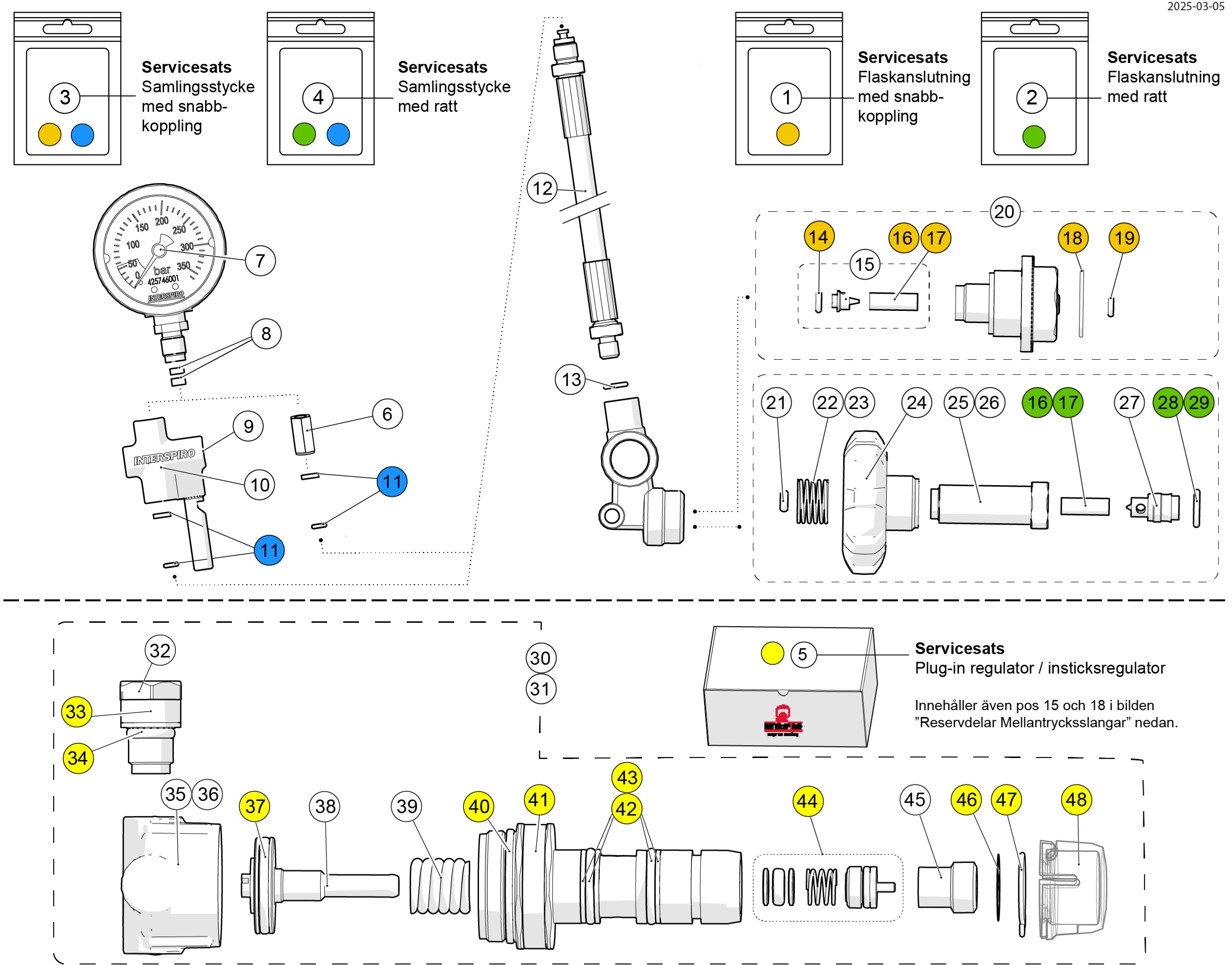

| Position | Artikelnummer | Beskrivning |
| 1 |
460200045
|
Servicesats flaskanslutning med snabbkoppling
|
| 2 |
460190711
|
Servicesats flaskanslutning
|
| 3 |
460200046
|
Servicesats samlingsstycke, flasksnabbkoppling
|
| 4 |
460190321
|
Servicesats samlingsstycke
|
| 5 |
460190322
|
Servicesats insticksregulator
|
| 6 |
97805-51
|
Adapter
|
| 7 |
460190381
|
Manometer med packningssats
|
| 8 |
336190159
|
Packningssats, 1 x 335100368 & 1 x 335100369
|
| 9 |
31365-51
|
Plomberingsetikett, vissla 10-pack
|
| 10 |
34850-51
|
Varningsvissla, 55 bar Ersätter 31030-51
|
| 11 |
460190192
|
Stödbricka och O-ring, 5-pack (5 x 98568-01 & 012027-01)
|
| 12 |
96529-51
|
Högtrycksslang 920 mm
|
| 13 |
336190312
|
O-ring, 10 x 336900105
|
| 14 |
336890105
|
O-ring, 10 x 336900183
|
| 15 |
460190059
|
Filter, hållare & O-ring, 10-pack
|
| 16 |
346190643
|
Inloppsfilter, 10-pack (10 x 212100014)
|
| 17 |
346190644
|
Inloppsfilter, 100-pack (100 x 212100014)
|
| 18 |
460200114
|
O-ring, 10 x OR22,0X1,0-Q60
|
| 19 |
336190437
|
O-ring, 10 x 336900182
|
| 20 |
30569-51
|
Regulatordel, flasksnabbkoppling
|
| 21 |
336190232
|
O-ring, 10 x 336900044
|
| 22 |
30130-51
|
Fjäder, 5 x 30130-01
|
| 23 |
30130-52
|
Fjäder, lång, 5 x 30130-02
|
| 24 |
98520-51
|
Ratt
|
| 25 |
460190383
|
Anslutningsnippel
|
| Position | Artikelnummer | Beskrivning |
| 26 |
460190384
|
Anslutningsnippel lång
|
| 27 |
460190382
|
Tätningsnippel
|
| 28 |
336190272
|
O-ring, 10 x 331100767
|
| 29 |
460190237
|
O-ring, 100 x 331100767
|
| 30 |
460190141
|
Tryckregulator, reservdel
|
| 31 |
96317-51
|
Insticksregulator, 3 utgångar
|
| 32 |
460190387
|
Säkerhetsventil
|
| 33 |
346190053
|
Skyddsband, 10-pack (10 x 346100066)
|
| 34 |
336190311
|
O-ring, 10 x 944610206
|
| 35 |
88193-56
|
Regulatorlock Ersätter 460190389
|
| 36 |
88193-54
|
Regulatorlock 3-ports 1/8 parallell + back
|
| 37 |
346190022
|
O-ring, 10 x 346900002
|
| 38 |
460190386
|
Kolv
|
| 39 |
346190026
|
Fjäder, 5 x 346100005
|
| 40 |
346190024
|
O-ring, 10 x 346900004
|
| 41 |
460190201
|
Skyddsband, 5 x 95472
|
| 42 |
460190198
|
O-ring & stödring, 10-pack (10 x 346900001 & 95471-01)
|
| 43 |
460190199
|
O-ring & stödring, 50-pack (50 x 346900001 & 95471-01)
|
| 44 |
346190023
|
Ventilsätessats
|
| 45 |
460190388
|
Justerskruv, 5 x 346100009
|
| 46 |
346190295
|
Plomberingsetikett 25-pack
|
| 47 |
346190293
|
Låsring, 10-pack (10 x 346100158)
|
| 48 |
346190294
|
Skyddskåpa, 10 x 346100159
|

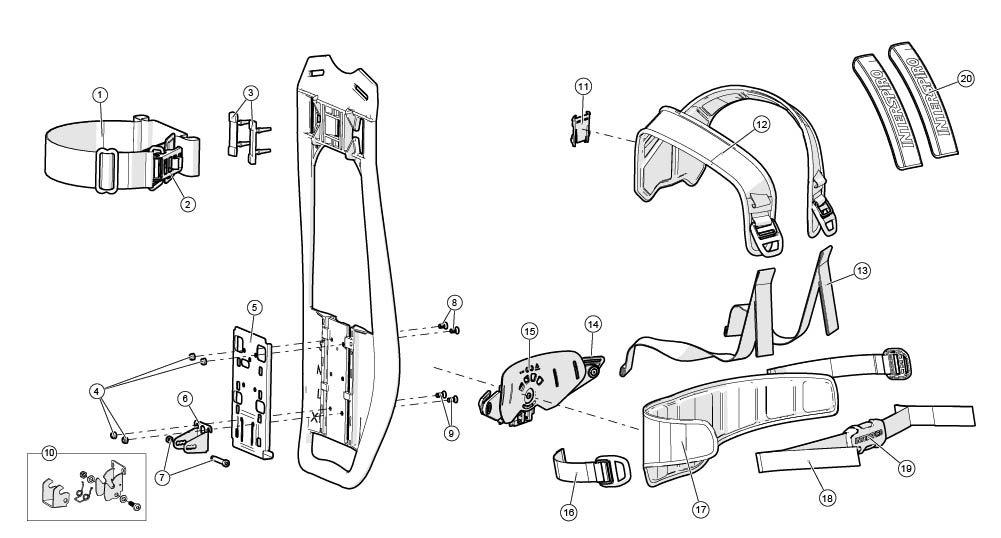

| Position | Artikelnummer | Beskrivning |
| 1 |
31346-51
|
Flaskrem med spänne, QS II
|
| 2 |
31343-51
|
Flaskremsspänne
|
| 3 |
460190101
|
Flaskstöd 10-pack
|
| 4 |
99799-55
|
Låsmutter M5, 10-pack (10 x 99799-05)
|
| 5 |
31314-51
|
Fäste
|
| 6 |
31319-51
|
Stödfäste
|
| 7 |
31322-51
|
Skruv och mutter
|
| 8 |
99709-51
|
Skruv, 10 x 99709-01
|
| 9 |
99709-52
|
Skruv, 10 x 99709-02
|
| 10 |
460200108
|
Snabbfäste regulator
|
| 11 |
32003-51
|
Låsplatta, Axelok
|
| 12 |
31324-52
|
Axelok (för tryckknappar)
|
| 13 |
31325-52
|
Justeringsrem axel, 2-pack
|
| 14 |
460200067
|
Rotationsarmar QS II
|
| 15 |
31310-51
|
Fäste för höftbälte QS II
|
| 16 |
31377-51
|
Rem för höftbälte med spänne QS II, 2-pack
|
| 17 |
31369-51
|
Höftbälte (tygdel) QS II
|
| 18 |
31326-51
|
Justeringsrem, höft, QS II, 2 x 31326-01
|
| 19 |
460200066
|
Midjespänne kpl QS II
|
| 20 |
31378-71
|
Slangskydd med tryckknappar
|
