Reservdelslista
|
Incurve-R flaskpaket
|
|
2024 november
|
LÄS FÖRE ANVÄNDNING
1. Endast innehavare av giltigt Interspiro Servicecertifikat får utföra
service och reparation av Interspiro andningsutrustning. Obehörig
service kan medföra felfunktion och därmed allvarliga personskador
och dödsfall.
2. Vid användning av reservdelslistorna ska utrustningens Servicemanual
alltid konsulteras rörande förfarande och hantering av reservdelar
samt funktion.
3. Ändringar kan företas i detta dokument när som helst utan förvarning
om de är nödvändiga på grund av typografiska fel, felaktigheter i
informationen eller beroende på förbättringar eller förändringar av
utrustningen. Använd alltid Interspiros hemsida för att få tillgång till
den senaste versionen.
4. Beskrivningen anger om reservdelen är ett flerpack, exempelvis
"10 x 336100437" anger att det är ett flerpack som består av 10 st
av den enskilda komponenten 336100437. Den enskilda
komponentens artikelnummer 336100437 kan inte beställas,
det användas bara för att märka delar som ingår i servicesatser.
5. Servicesatserna innehåller utbytesdelar för förebyggande underhåll.
6. Använd alltid Interspiros hemsida för att hålla dig uppdaterad
om produkter och dokumentation samt för annan viktig information.

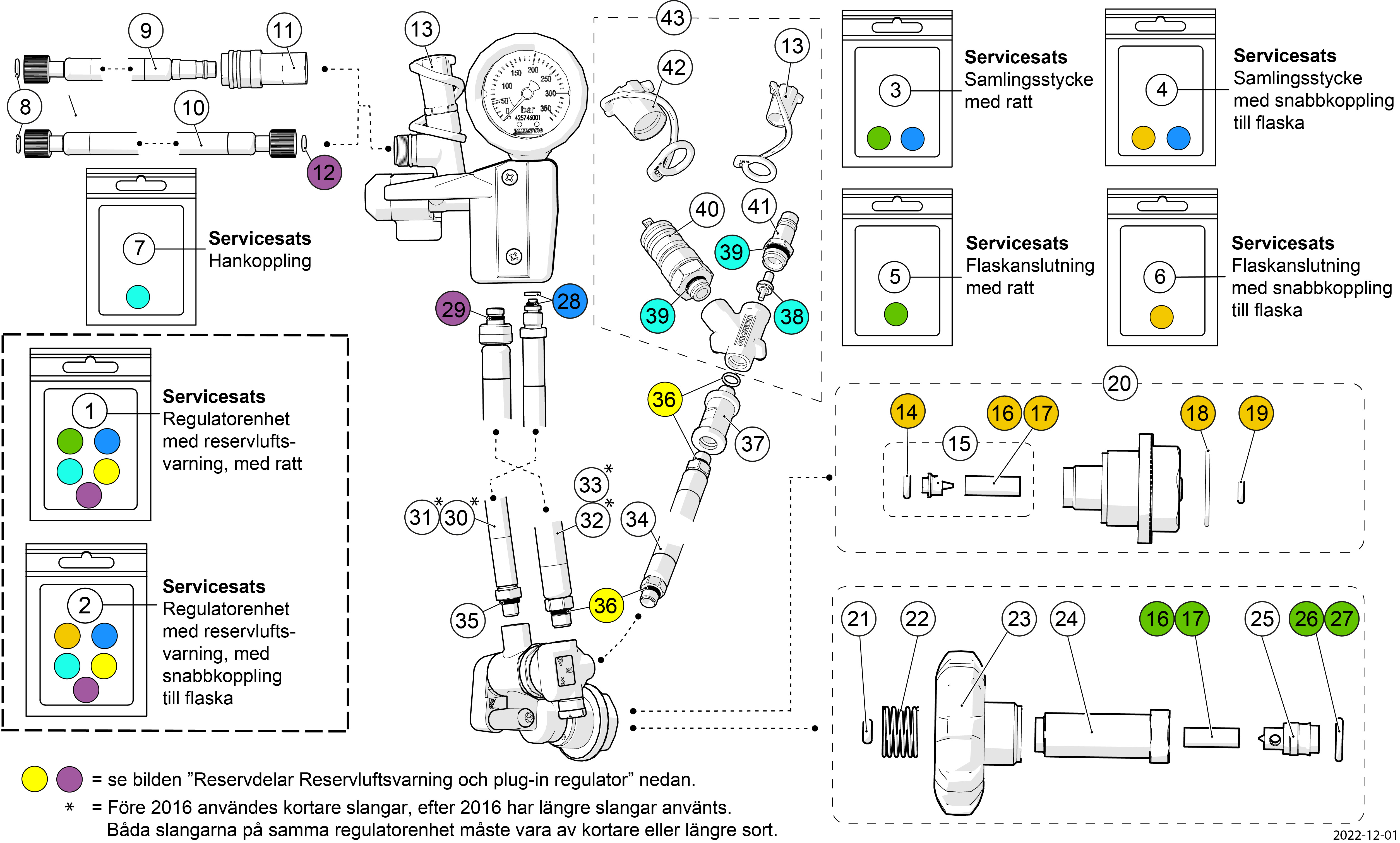

Reservdelar Regulatorenhet med reservluftsvarning
Reservdelar Regulatorenhet med reservluftsvarning
| Position | Artikelnummer | Beskrivning |
| 1 |
460200061
|
Servicesats för QS II-R & Incurve-R med rattanslutning till flaskan
|
| 2 |
460200063
|
Servicesats för QS II-R & Incurve-R med flasksnabbkopppling
|
| 3 |
460190321
|
Servicesats samlingsstycke
|
| 4 |
460200046
|
Servicesats samlingsstycke, flasksnabbkoppling
|
| 5 |
460190711
|
Servicesats flaskanslutning
|
| 6 |
460200045
|
Servicesats flaskanslutning med snabbkoppling
|
| 7 |
460200153
|
Servicesats extraluftenhet, hane
|
| 8 |
336190237
|
O-ring, 10 x 336900099
|
| 9 |
99835-01
|
Andningsslang, Euro-hane, rak
|
| 10 |
336190287
|
Andningsslang
|
| 11 |
460190366
|
Snabbkoppling, hona (Euro) Ersätter 336900254
|
| 12 |
336190236
|
O-ring, 10 x 944610205
|
| 13 |
31391-51
|
Smutsskydd, litet, 10-pack
|
| 14 |
336890105
|
O-ring, 10 x 336900183
|
| 15 |
460190059
|
Filter, hållare & O-ring, 10-pack
|
| 16 |
346190643
|
Inloppsfilter, 10-pack (10 x 212100014)
|
| 17 |
346190644
|
Inloppsfilter, 100-pack (100 x 212100014)
|
| 18 |
460200114
|
O-ring, 10 x OR22,0X1,0-Q60
|
| 19 |
336190437
|
O-ring, 10 x 336900182
|
| 20 |
30569-51
|
Regulatordel, flasksnabbkoppling
|
| 21 |
336190232
|
O-ring, 10 x 336900044
|
| 22 |
30130-51
|
Fjäder, 5 x 30130-01
|
| 23 |
98520-51
|
Ratt
|
| 24 |
460190383
|
Anslutningsnippel
|
| 25 |
460190382
|
Tätningsnippel
|
Reservdelar Regulatorenhet med reservluftsvarning
| Position | Artikelnummer | Beskrivning |
| 26 |
336190272
|
O-ring, 10 x 331100767
|
| 27 |
460190237
|
O-ring, 100 x 331100767
|
| 28 |
460190192
|
Stödbricka och O-ring, 5-pack (5 x 98568-01 & 012027-01)
|
| 29 |
336190221
|
O-ring, 10 x 944610204
|
| 30 |
96529-51
|
Högtrycksslang 920 mm
|
| 31 |
96529-52
|
Högtrycksslang 960 mm
|
| 32 |
96403-52
|
Mellantrycksslang 900 mm
|
| 33 |
96403-53
|
Mellantrycksslang 950 mm
|
| 34 |
460190041
|
Mellantryckslang för Y-stycke
|
| 35 |
336190312
|
O-ring, 10 x 336900105
|
| 36 |
336190311
|
O-ring, 10 x 944610206
|
| 37 |
99368-51
|
Adapter
|
| 38 |
460190369
|
Kona med O-ring
|
| 39 |
346190069
|
O-ring, 12.1x1.6, 10 x 944610210
|
| 40 |
95803-51
|
Snabbkoppling, Interspiro, hona
|
| 41 |
96531-51
|
Snabbkoppling, Interspiro, hane Ersätter 460190485
|
| 42 |
31392-51
|
Smutsskydd, stort, 10-pack
|
| 43 |
95240-52
|
Y-stycke, Interspiro, hane/hona
|

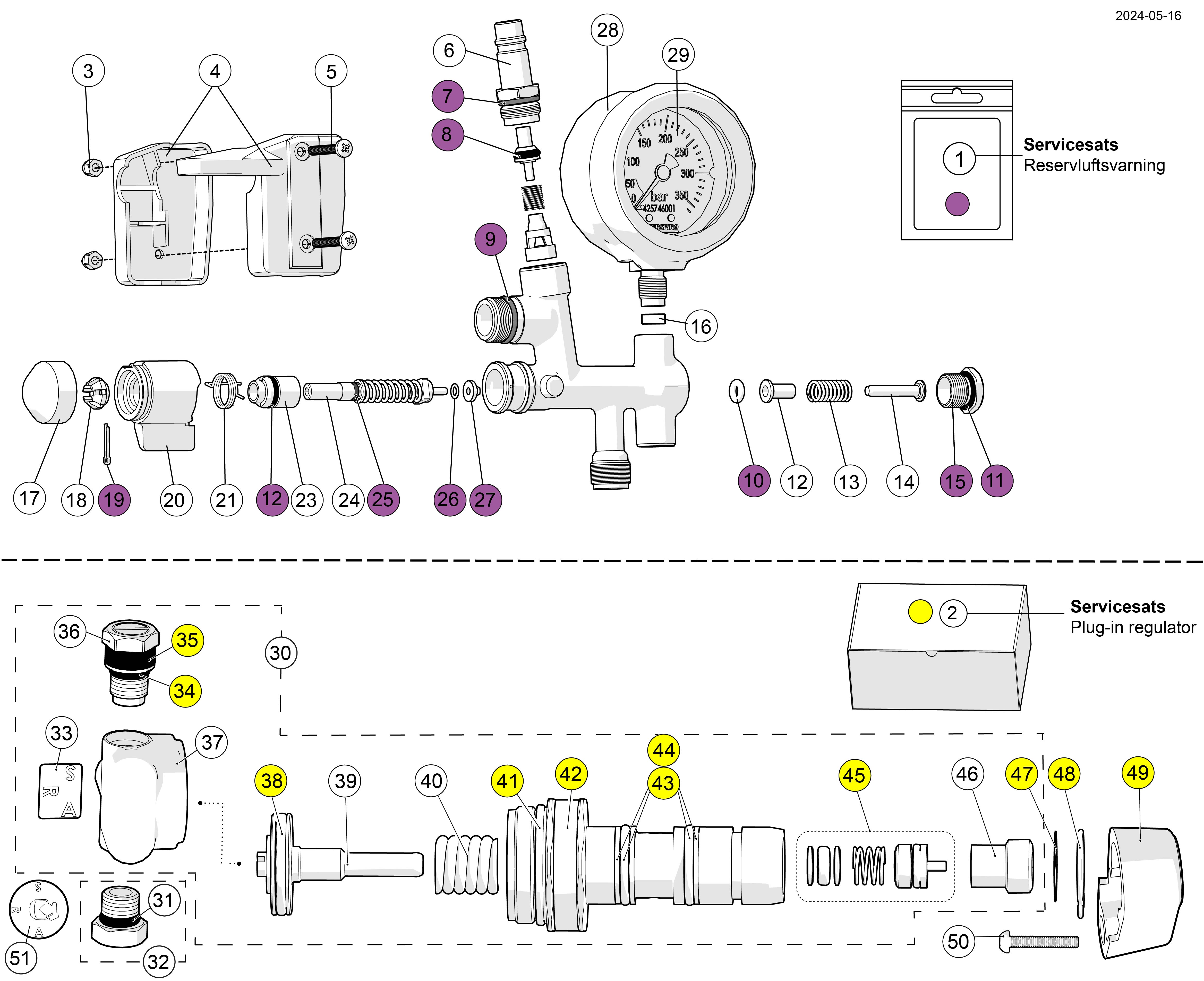

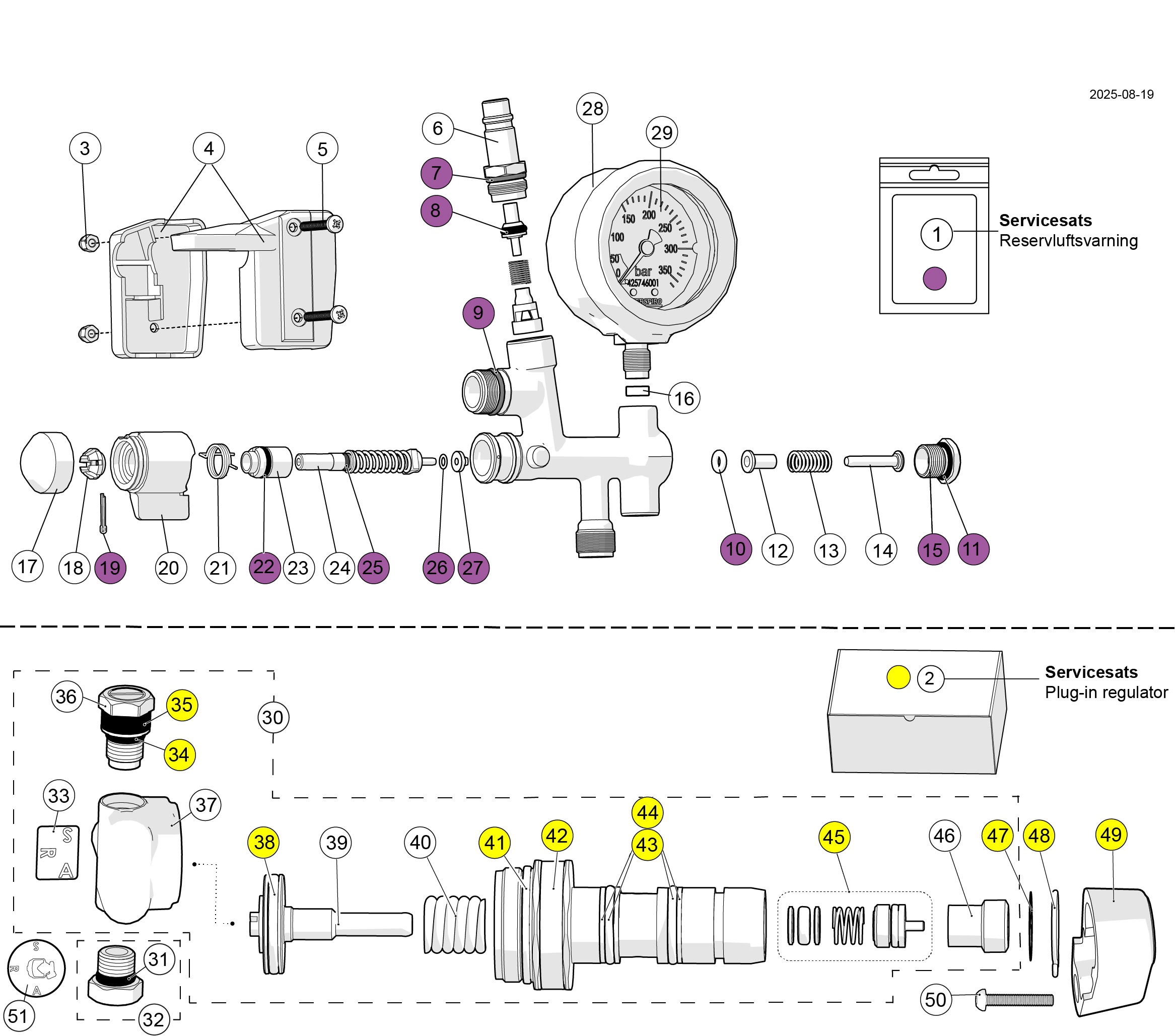

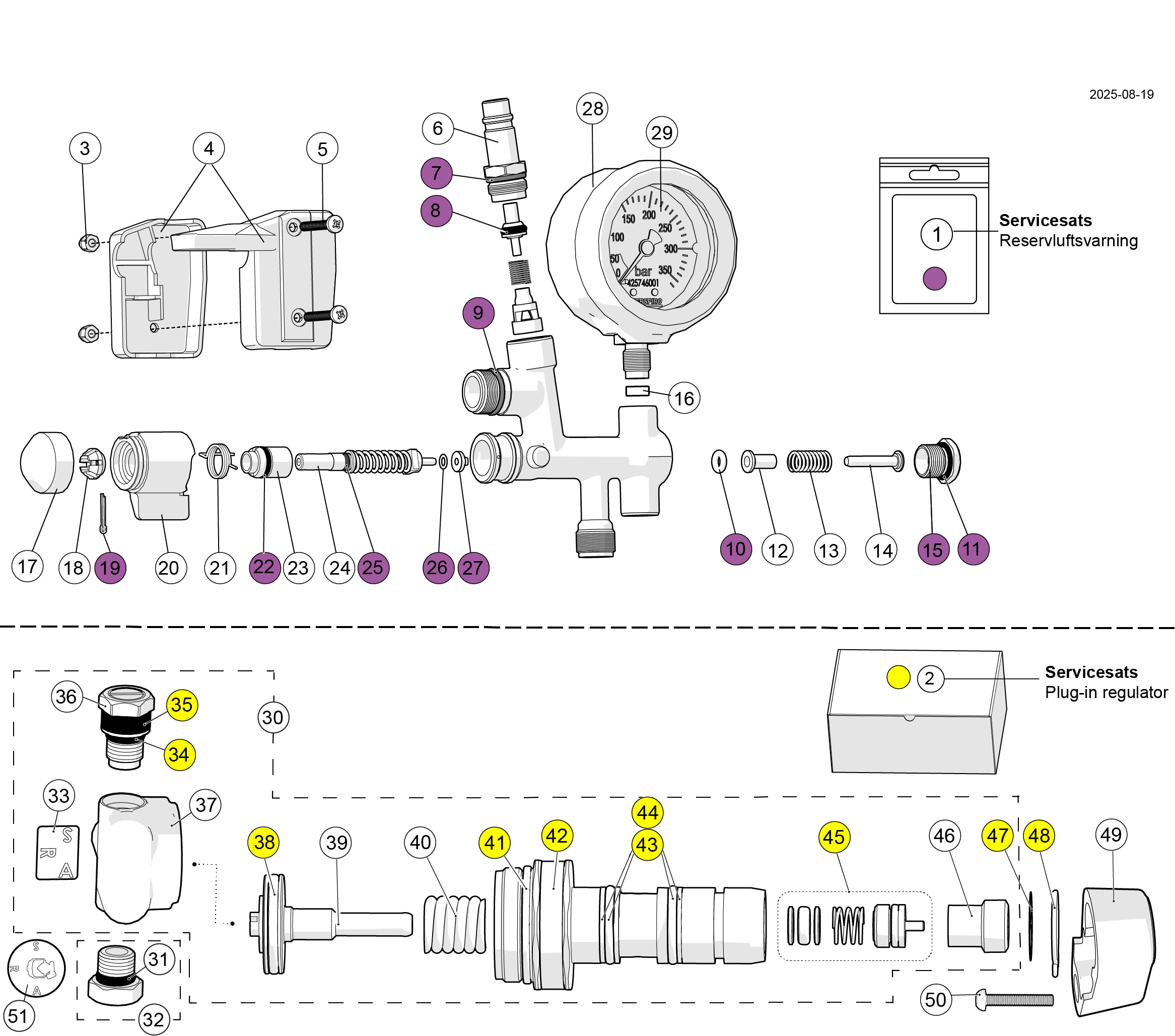

Reservdelar Reservluftsvarning och plug-in regulator
Reservdelar Reservluftsvarning och plug-in regulator
| Position | Artikelnummer | Beskrivning |
| 1 |
460190319
|
Servicesats reservluftsventil
|
| 2 |
460190322
|
Servicesats insticksregulator
|
| 3 |
460190639
|
Mutter, 10-pack (10 x 99795-02)
|
| 4 |
460190640
|
Kåpa, framsida och baksida
|
| 5 |
336190247
|
Skruv, 10-pack (10 x 336900057)
|
| 6 |
96531-51
|
Snabbkoppling, Interspiro, hane Ersätter 460190485
|
| 7 |
346190069
|
O-ring, 12.1x1.6, 10 x 944610210
|
| 8 |
460190369
|
Kona med O-ring
|
| 9 |
336190228
|
O-ring, 12.42x1.78, NBR, 10 x 336900007
|
| 10 |
336190240
|
O-ring, 5 x 331100562
|
| 11 |
336190384
|
O-ring, 10 x 944610209
|
| 12 |
460190439
|
Styrhylsa, 5-pack (5 x 336100402)
|
| 13 |
460190437
|
Fjäder, 5 x 336100401
|
| 14 |
460190431
|
Kolv, 5-pack (5 x 336100400)
|
| 15 |
460190442
|
Plugg, 5-pack (5 x 336100403)
|
| 16 |
336190159
|
Packningssats, 1 x 335100368 & 1 x 335100369
|
| 17 |
460190421
|
Kapsel, 10-pack (10 x 336100604)
|
| 18 |
460190441
|
Mutter, 5-pack (5 x 336100606)
|
| 19 |
336190380
|
Saxpinne, 10-pack (10 x 336900104)
|
| 20 |
460190433
|
Vred, 5-pack (5 x 336100603)
|
| 21 |
460190430
|
Vridfjäder, 5-pack (5 x 336100605)
|
| 22 |
336190381
|
O-ring, 10 x 336900106
|
| 23 |
460190428
|
Nippel, 5-pack (5 x 336100407)
|
| 24 |
460190429
|
Ventilspindel komplett
|
| 25 |
336190382
|
O-ring, 10 x 336900103
|
Reservdelar Reservluftsvarning och plug-in regulator
| Position | Artikelnummer | Beskrivning |
| 26 |
336190595
|
O-ring, 10 x 336900165
|
| 27 |
336190383
|
Ventilskiva, 5-pack (5 x 336100412)
|
| 28 |
460190381
|
Manometer med packningssats
|
| 29 |
30984-51
|
Manometerskydd
|
| 30 |
98954-01
|
Tryckregulator
|
| 31 |
460190419
|
O-ring, 10 x 944610303
|
| 32 |
460190867
|
Plugg med O-ring 1/8 för QS-R
|
| 33 |
32696-51
|
Etikett, nytt regulatorlock, 5-pack
|
| 34 |
336190311
|
O-ring, 10 x 944610206
|
| 35 |
346190053
|
Skyddsband, 10-pack (10 x 346100066)
|
| 36 |
460190387
|
Säkerhetsventil
|
| 37 |
88193-05
|
Regulator cover cyl pack
|
| 38 |
346190022
|
O-ring, 10 x 346900002
|
| 39 |
460190386
|
Kolv
|
| 40 |
346190026
|
Fjäder, 5 x 346100005
|
| 41 |
346190024
|
O-ring, 10 x 346900004
|
| 42 |
460190201
|
Skyddsband, 5 x 95472
|
| 43 |
460190198
|
O-ring & stödring, 10-pack (10 x 346900001 & 95471-01)
|
| 44 |
460190199
|
O-ring & stödring, 50-pack (50 x 346900001 & 95471-01)
|
| 45 |
346190023
|
Ventilsätessats
|
| 46 |
460190388
|
Justerskruv, 5 x 346100009
|
| 47 |
346190295
|
Plomberingsetikett 25-pack
|
| 48 |
346190293
|
Låsring, 10-pack (10 x 346100158)
|
| 49 |
95909-51
|
Skyddskåpa
|
| 50 |
96012-51
|
Skruv, 10-pack
|
Reservdelar Reservluftsvarning och plug-in regulator
| Position | Artikelnummer | Beskrivning |
| 51 |
30260-51
|
Etikett, QS-R Regulator, vänster/utan rescue hose
|

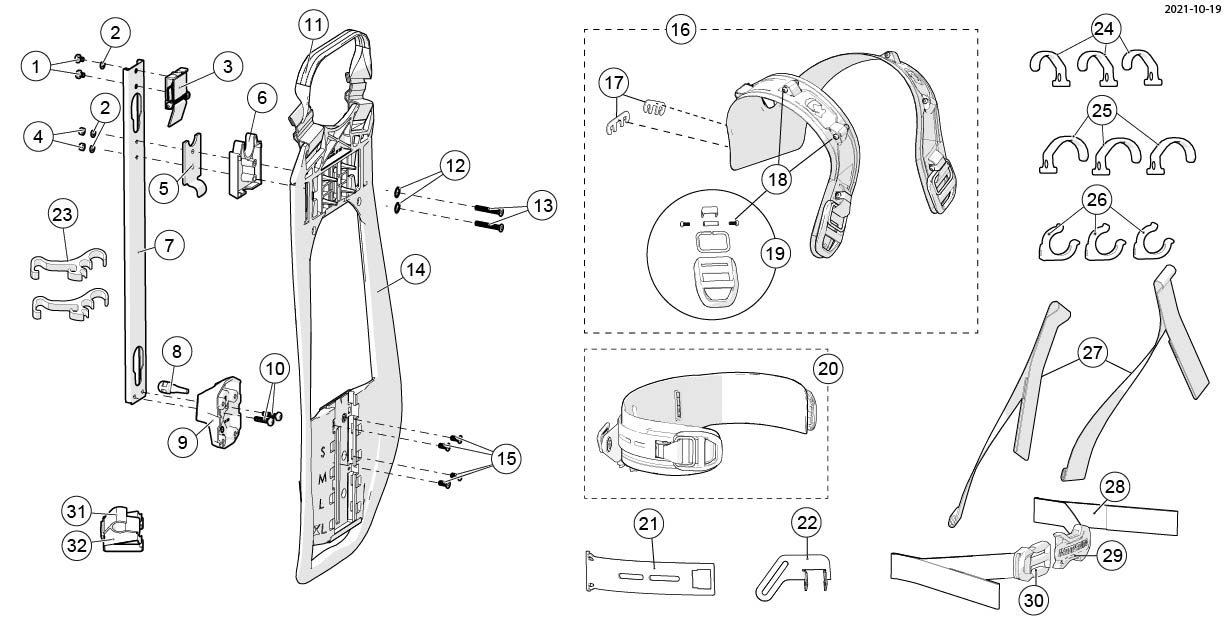

Reservdelar Incurve bärställ för flaskpaket
Reservdelar Incurve bärställ för flaskpaket
| Position | Artikelnummer | Beskrivning |
| 1 |
99713-61
|
Skruv, 10 x 99713-11
|
| 2 |
336190261
|
Bricka, 10 x 944482146
|
| 3 |
460190191
|
Låsarmenhet
|
| 4 |
99799-55
|
Låsmutter M5, 10-pack (10 x 99799-05)
|
| 5 |
31111-51
|
Distans och Klämma, version för flaskpaket
|
| 6 |
460190185
|
Distans (ersätter 95591)
|
| 7 |
460190183
|
Fäste
|
| 8 |
460190186
|
Stötdämpare (ersätter 95596)
|
| 9 |
31329-51
|
Monteringsfäste
|
| 10 |
99713-55
|
Skruv, 10 x 99713-05
|
| 11 |
33464-51
|
Handtag, Incurve
|
| 12 |
88454-51
|
Bricka, 10 x 88454-01
|
| 13 |
99709-57
|
Skruv, 10 x 99709-07
|
| 14 |
31311-51
|
Ryggplatta
|
| 15 |
99709-52
|
Skruv, 10 x 99709-02
|
| 16 |
460200112
|
Komplett axelparti
|
| 17 |
33466-51
|
Fäste för ryggplatta, 2 x 33466-01
|
| 18 |
99711-52
|
Skruv, 10 x 99711-02
|
| 19 |
460200113
|
Spänne
|
| 20 |
31310-52
|
Höftbälte komplett
|
| 21 |
33460-51
|
Höftbältesförstyvare
|
| 22 |
33461-51
|
Hållare för väska
|
| 23 |
32335-52
|
Slanghållare QSII-R/QS-R, 2-pack
|
| 24 |
33457-51
|
Hållare för högtrycksslang, 3-pack
|
| 25 |
33457-52
|
Hållare för andningsslang, 3-pack
|
Reservdelar Incurve bärställ för flaskpaket
| Position | Artikelnummer | Beskrivning |
| 26 |
33620-51
|
Hållare för räddningsslang, 3-pack
|
| 27 |
31325-52
|
Justeringsrem axel, 2-pack
|
| 28 |
31326-51
|
Justeringsrem, höft, QS II, 2 x 31326-01
|
| 29 |
31302-51
|
Midjespänne, hona
|
| 30 |
31303-51
|
Midjespänne, hane
|
| 31 |
460190645
|
Slanghållare, räddningsslang, 3-pack
|
| 32 |
30574-51
|
Klämma för Slanghållare
|
