Reservdelslista
|
Kompositpaket, 2 x 3.5L
|
|
2024 april
|
LÄS FÖRE ANVÄNDNING
1. Endast innehavare av giltigt Interspiro Servicecertifikat får utföra
service och reparation av Interspiro andningsutrustning. Obehörig
service kan medföra felfunktion och därmed allvarliga personskador
och dödsfall.
2. Vid användning av reservdelslistorna ska utrustningens Servicemanual
alltid konsulteras rörande förfarande och hantering av reservdelar
samt funktion.
3. Ändringar kan företas i detta dokument när som helst utan förvarning
om de är nödvändiga på grund av typografiska fel, felaktigheter i
informationen eller beroende på förbättringar eller förändringar av
utrustningen. Använd alltid Interspiros hemsida för att få tillgång till
den senaste versionen.
4. Beskrivningen anger om reservdelen är ett flerpack, exempelvis
"10 x 336100437" anger att det är ett flerpack som består av 10 st
av den enskilda komponenten 336100437. Den enskilda
komponentens artikelnummer 336100437 kan inte beställas,
det användas bara för att märka delar som ingår i servicesatser.
5. Servicesatserna innehåller utbytesdelar för förebyggande underhåll.
6. Använd alltid Interspiros hemsida för att hålla dig uppdaterad
om produkter och dokumentation samt för annan viktig information.

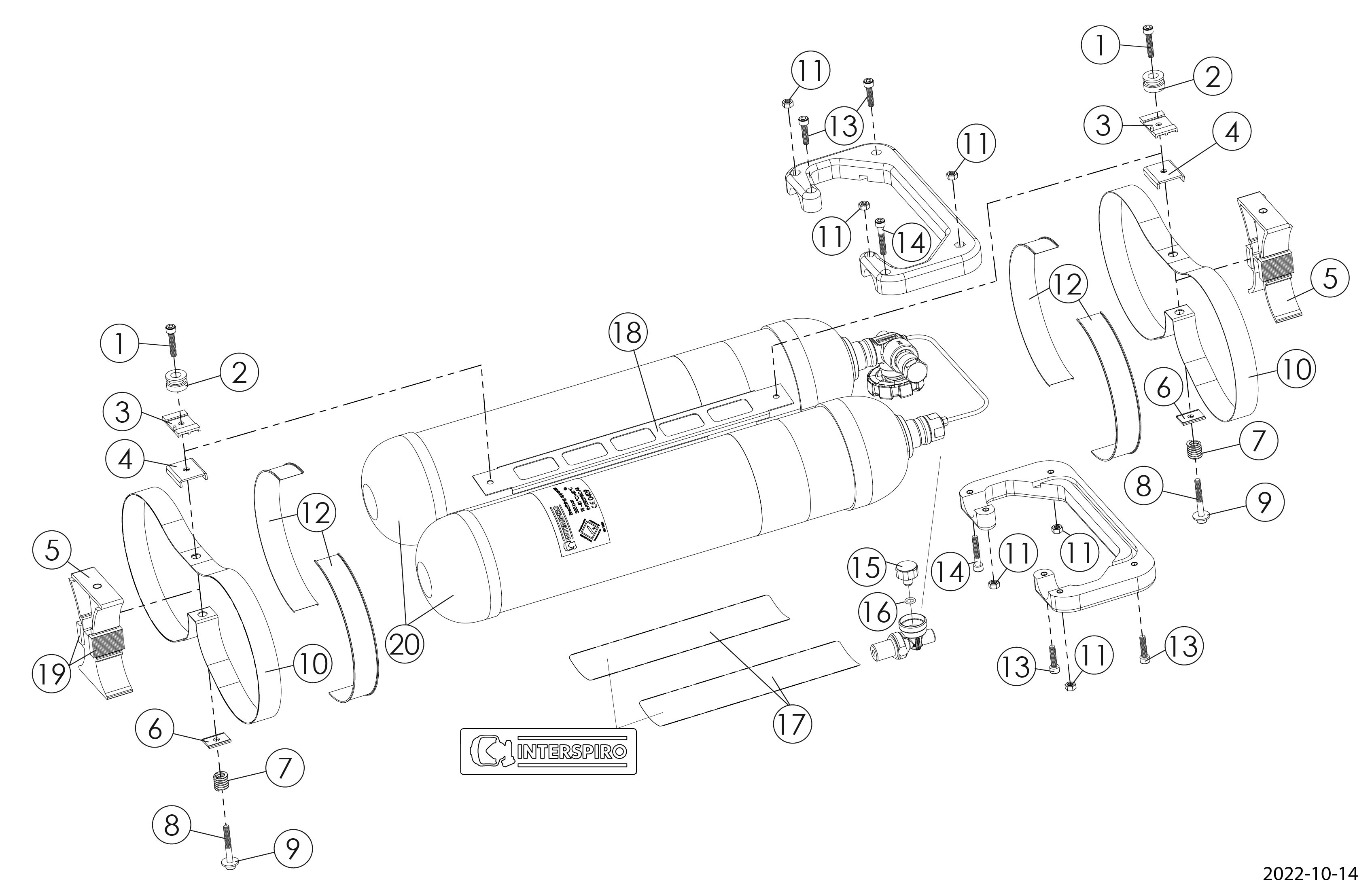

| Position | Artikelnummer | Beskrivning |
| 1 |
336190242
|
Skruv, 10 x 99730-02 (941104374)
|
| 2 |
460190472
|
Styrbricka, 2 x 336100072
|
| 3 |
460190247
|
Distans
|
| 4 |
460190468
|
Låsplatta, 10 x 336100071
|
| 5 |
460190474
|
Distans 3.4 L & 3.5 L & Divator Lite 6.7 L, 2-pack
|
| 6 |
460190624
|
Bricka, 10 x 356100008
|
| 7 |
460190622
|
Spännfjäder för 3.4 L & 3.5 L, 10 x 356100009
|
| 8 |
460190625
|
Skruv, 10 x 356900003
|
| 9 |
460190621
|
Bricka, 10 x 356900002
|
| 10 |
460190465
|
Spännband 3.4L & 3.5 L
|
| 11 |
336190244
|
Mutter 10-pack 10 x 941680316
|
| 12 |
460190219
|
Skyddsring, 10 x 336100068
|
| 13 |
336190241
|
Skruv, 10 x 99730-10
|
| 14 |
336190243
|
Skruv, 10 x 99730-01
|
| 15 |
97862-51
|
Tryckindikator, 300 bar
|
| 16 |
336190634
|
O-ring, 10 x 331900090
|
| 17 |
460190230
|
Interspiro-etikett, 10 x 95849-01
|
| 18 |
460190620
|
Distansskena
|
| 19 |
460190467
|
Glidskydd, 4 x 356100011
|
| 20 |
A03278
|
Flaskskydd 3.5 L
|
| 21 |
A02995
|
Limpatron för flaskskydd, helkompositflaska
|

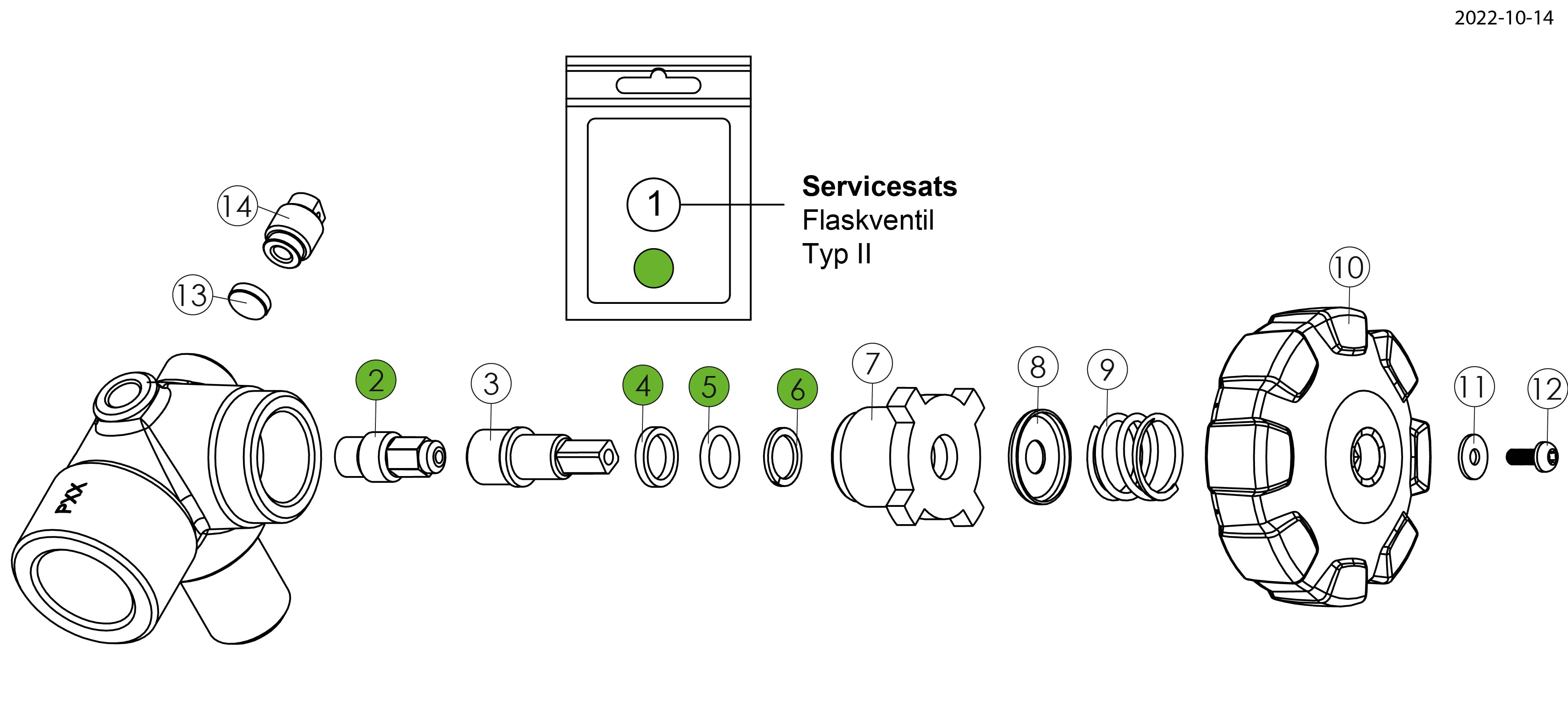

| Position | Artikelnummer | Beskrivning |
| 1 |
460190686
|
Servicesats flaskventil, Typ II
|
| 2 |
97850-51
|
Ventilmantel
|
| 3 |
97849-51
|
Ventilskaft
|
| 4 |
97853-51
|
Glidbricka, 10-pack
|
| 5 |
336190381
|
O-ring, 10 x 336900106
|
| 6 |
97847-51
|
Stödring, 10 x 97847-01
|
| 7 |
97852-51
|
Hylsmutter
|
| 8 |
336922104
|
Bricka, 10-pack (10 x 336100057)
|
| 9 |
336922105
|
Fjäder, 10-pack (10 x 336100058)
|
| 10 |
95719-51
|
Flaskventilratt komplett, svart Ersätter 460190243
|
| 11 |
336190296
|
Bricka, 10 x 336900093
|
| 12 |
336190297
|
Skruv, 10 x 336900094
|
| 13 |
97740-51
|
Sprängbleck
|
| 14 |
97399-51
|
Sprängblecksplugg
|
