Reservdelslista
|
Incurve-R enkelflaska
|
|
2025 juni
|
LÄS FÖRE ANVÄNDNING
1. Endast innehavare av giltigt Interspiro Servicecertifikat får utföra
service och reparation av Interspiro andningsutrustning. Obehörig
service kan medföra felfunktion och därmed allvarliga personskador
och dödsfall.
2. Vid användning av reservdelslistorna ska utrustningens Servicemanual
alltid konsulteras rörande förfarande och hantering av reservdelar
samt funktion.
3. Ändringar kan företas i detta dokument när som helst utan förvarning
om de är nödvändiga på grund av typografiska fel, felaktigheter i
informationen eller beroende på förbättringar eller förändringar av
utrustningen. Använd alltid Interspiros hemsida för att få tillgång till
den senaste versionen.
4. Beskrivningen anger om reservdelen är ett flerpack, exempelvis
"10 x 336100437" anger att det är ett flerpack som består av 10 st
av den enskilda komponenten 336100437. Den enskilda
komponentens artikelnummer 336100437 kan inte beställas,
det användas bara för att märka delar som ingår i servicesatser.
5. Servicesatserna innehåller utbytesdelar för förebyggande underhåll.
6. Använd alltid Interspiros hemsida för att hålla dig uppdaterad
om produkter och dokumentation samt för annan viktig information.

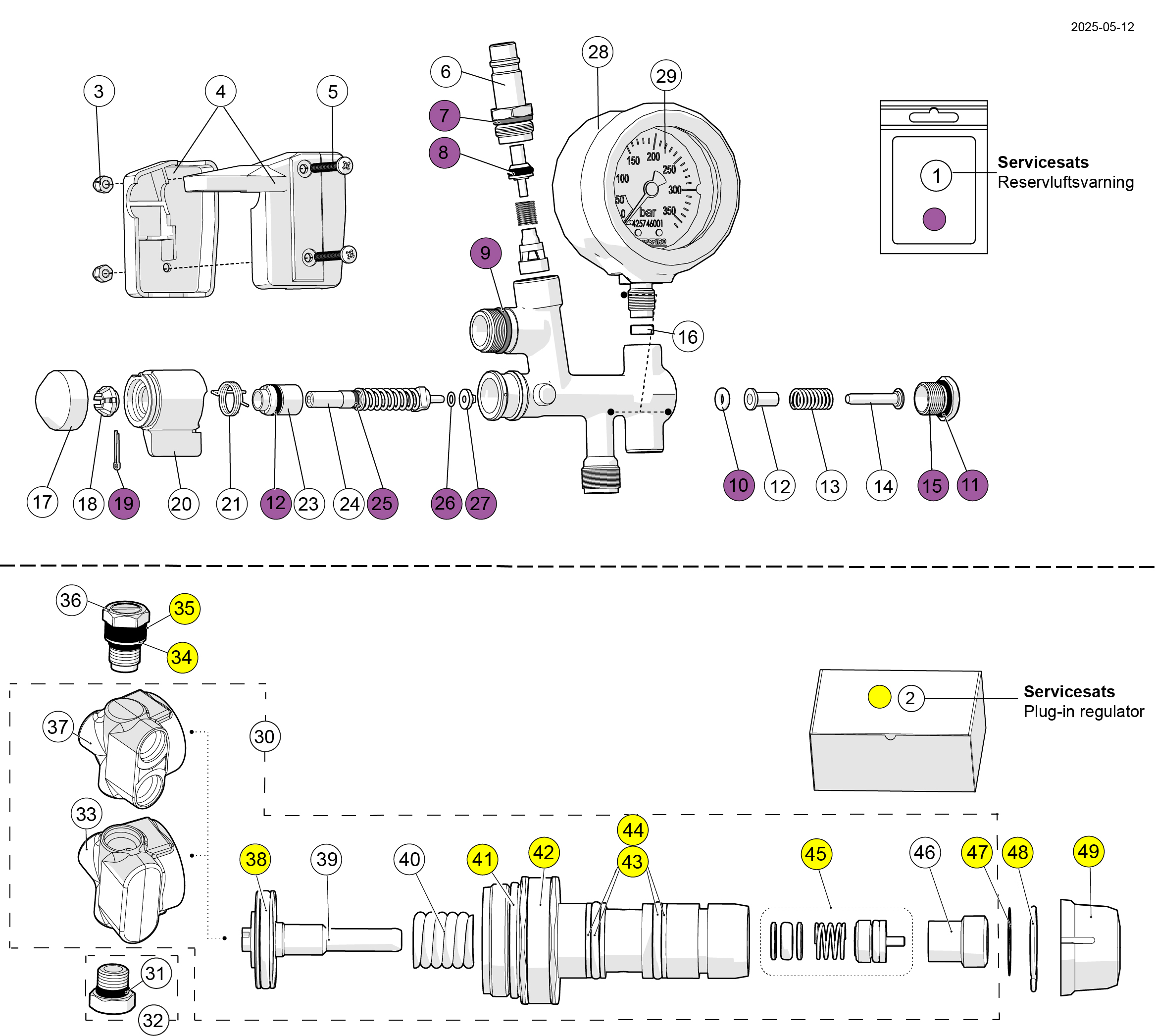

Reservdelar Reservluftsvarning och plug-in regulator enkelflaska
Reservdelar Reservluftsvarning och plug-in regulator enkelflaska
| Position | Artikelnummer | Beskrivning |
| 1 |
460190319
|
Servicesats reservluftsventil
|
| 2 |
460190322
|
Servicesats insticksregulator
|
| 3 |
460190639
|
Mutter, 10-pack (10 x 99795-02)
|
| 4 |
336190240
|
O-ring, 5 x 331100562
|
| 5 |
336190384
|
O-ring, 10 x 944610209
|
| 6 |
460190439
|
Styrhylsa, 5-pack (5 x 336100402)
|
| 7 |
460190437
|
Fjäder, 5 x 336100401
|
| 8 |
460190431
|
Kolv, 5-pack (5 x 336100400)
|
| 9 |
460190442
|
Plugg, 5-pack (5 x 336100403)
|
| 10 |
336190159
|
Packningssats, 1 x 335100368 & 1 x 335100369
|
| 11 |
460190421
|
Kapsel, 10-pack (10 x 336100604)
|
| 12 |
460190441
|
Mutter, 5-pack (5 x 336100606)
|
| 13 |
336190380
|
Saxpinne, 10-pack (10 x 336900104)
|
| 14 |
460190433
|
Vred, 5-pack (5 x 336100603)
|
| 15 |
460190430
|
Vridfjäder, 5-pack (5 x 336100605)
|
| 16 |
460190381
|
Manometer med packningssats
|
| 17 |
30984-51
|
Manometerskydd
|
| 18 |
96317-01
|
Tryckregulator
|
| 19 |
460190419
|
O-ring, 10 x 944610303
|
| 20 |
460190388
|
Justerskruv, 5 x 346100009
|
| 21 |
460190867
|
Plugg med O-ring 1/8 för QS-R
|
| 22 |
88193-56
|
Regulatorlock Ersätter 460190389
|
| 23 |
336190311
|
O-ring, 10 x 944610206
|
| 24 |
346190053
|
Skyddsband, 10-pack (10 x 346100066)
|
| 25 |
460190387
|
Säkerhetsventil
|
Reservdelar Reservluftsvarning och plug-in regulator enkelflaska
| Position | Artikelnummer | Beskrivning |
| 26 |
88193-54
|
Regulatorlock 3-ports 1/8 parallell + back
|
| 27 |
460190640
|
Kåpa, framsida och baksida
|
| 28 |
336190247
|
Skruv, 10-pack (10 x 336900057)
|
| 29 |
336190381
|
O-ring, 10 x 336900106
|
| 30 |
460190428
|
Nippel, 5-pack (5 x 336100407)
|
| 31 |
460190429
|
Ventilspindel komplett
|
| 32 |
336190382
|
O-ring, 10 x 336900103
|
| 33 |
336190595
|
O-ring, 10 x 336900165
|
| 34 |
336190383
|
Ventilskiva, 5-pack (5 x 336100412)
|
| 35 |
460190386
|
Kolv
|
| 36 |
346190026
|
Fjäder, 5 x 346100005
|
| 37 |
346190024
|
O-ring, 10 x 346900004
|
| 38 |
460190201
|
Skyddsband, 5 x 95472
|
| 39 |
460190198
|
O-ring & stödring, 10-pack (10 x 346900001 & 95471-01)
|
| 40 |
460190199
|
O-ring & stödring, 50-pack (50 x 346900001 & 95471-01)
|
| 41 |
346190293
|
Låsring, 10-pack (10 x 346100158)
|
| 42 |
346190294
|
Skyddskåpa, 10 x 346100159
|
| 43 |
96531-51
|
Snabbkoppling, Interspiro, hane Ersätter 460190485
|
| 44 |
346190069
|
O-ring, 12.1x1.6, 10 x 944610210
|
| 45 |
460190369
|
Kona med O-ring
|
| 46 |
336190228
|
O-ring, 12.42x1.78, NBR, 10 x 336900007
|
| 47 |
346190022
|
O-ring, 10 x 346900002
|
| 48 |
346190023
|
Ventilsätessats
|
| 49 |
346190295
|
Plomberingsetikett 25-pack
|

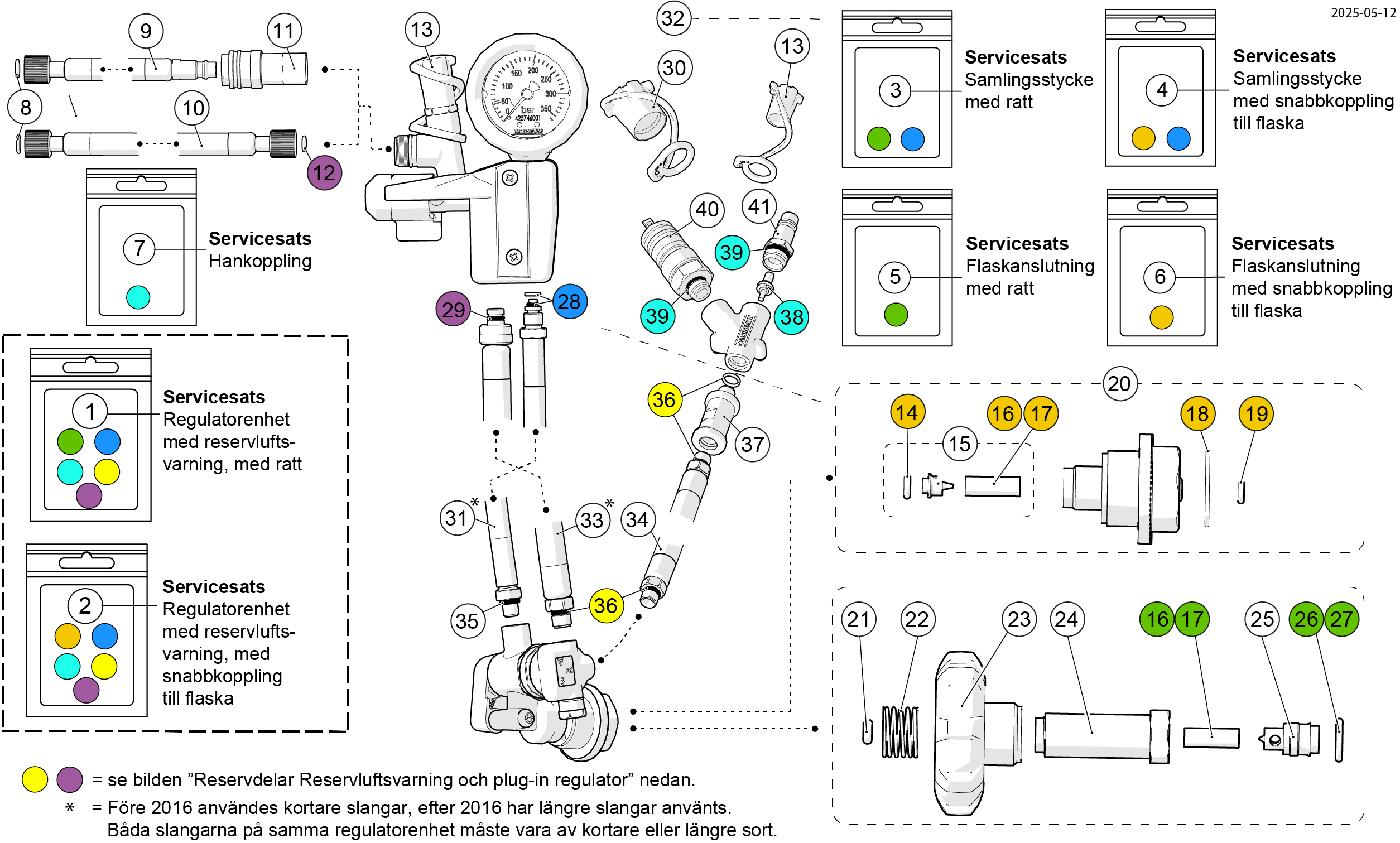

Reservdelar Regulatorenhet med reservluftsvarning enkelflaska
Reservdelar Regulatorenhet med reservluftsvarning enkelflaska
| Position | Artikelnummer | Beskrivning |
| 1 |
460200046
|
Servicesats samlingsstycke, flasksnabbkoppling
|
| 2 |
460190711
|
Servicesats flaskanslutning
|
| 3 |
460200045
|
Servicesats flaskanslutning med snabbkoppling
|
| 4 |
460200153
|
Servicesats extraluftenhet, hane
|
| 5 |
336190237
|
O-ring, 10 x 336900099
|
| 6 |
99835-01
|
Andningsslang, Euro-hane, rak
|
| 7 |
336190287
|
Andningsslang
|
| 8 |
460190059
|
Filter, hållare & O-ring, 10-pack
|
| 9 |
346190643
|
Inloppsfilter, 10-pack (10 x 212100014)
|
| 10 |
346190644
|
Inloppsfilter, 100-pack (100 x 212100014)
|
| 11 |
460200114
|
O-ring, 10 x OR22,0X1,0-Q60
|
| 12 |
336190437
|
O-ring, 10 x 336900182
|
| 13 |
460190192
|
Stödbricka och O-ring, 5-pack (5 x 98568-01 & 012027-01)
|
| 14 |
336190221
|
O-ring, 10 x 944610204
|
| 15 |
31392-51
|
Smutsskydd, stort, 10-pack
|
| 16 |
95240-52
|
Y-stycke, Interspiro, hane/hona
|
| 17 |
336190312
|
O-ring, 10 x 336900105
|
| 18 |
336190311
|
O-ring, 10 x 944610206
|
| 19 |
99368-51
|
Adapter
|
| 20 |
460190369
|
Kona med O-ring
|
| 21 |
346190069
|
O-ring, 12.1x1.6, 10 x 944610210
|
| 22 |
95803-51
|
Snabbkoppling, Interspiro, hona
|
| 23 |
96531-51
|
Snabbkoppling, Interspiro, hane Ersätter 460190485
|
| 24 |
460190366
|
Snabbkoppling, hona (Euro) Ersätter 336900254
|
| 25 |
336190236
|
O-ring, 10 x 944610205
|
Reservdelar Regulatorenhet med reservluftsvarning enkelflaska
| Position | Artikelnummer | Beskrivning |
| 26 |
31391-51
|
Smutsskydd, litet, 10-pack
|
| 27 |
336890105
|
O-ring, 10 x 336900183
|
| 28 |
30569-51
|
Regulatordel, flasksnabbkoppling
|
| 29 |
336190232
|
O-ring, 10 x 336900044
|
| 30 |
30130-51
|
Fjäder, 5 x 30130-01
|
| 31 |
98520-51
|
Ratt
|
| 32 |
460190383
|
Anslutningsnippel
|
| 33 |
460190382
|
Tätningsnippel
|
| 34 |
336190272
|
O-ring, 10 x 331100767
|
| 35 |
460190237
|
O-ring, 100 x 331100767
|
| 36 |
96403-53
|
Mellantrycksslang 950 mm
|
| 37 |
96403-53
|
Mellantrycksslang 950 mm
|
| 38 |
460190041
|
Mellantryckslang för Y-stycke
|
| 39 |
460200061
|
Servicesats för QS II-R & Incurve-R med rattanslutning till flaskan
|
| 40 |
460200063
|
Servicesats för QS II-R & Incurve-R med flasksnabbkopppling
|
| 41 |
460190321
|
Servicesats samlingsstycke
|

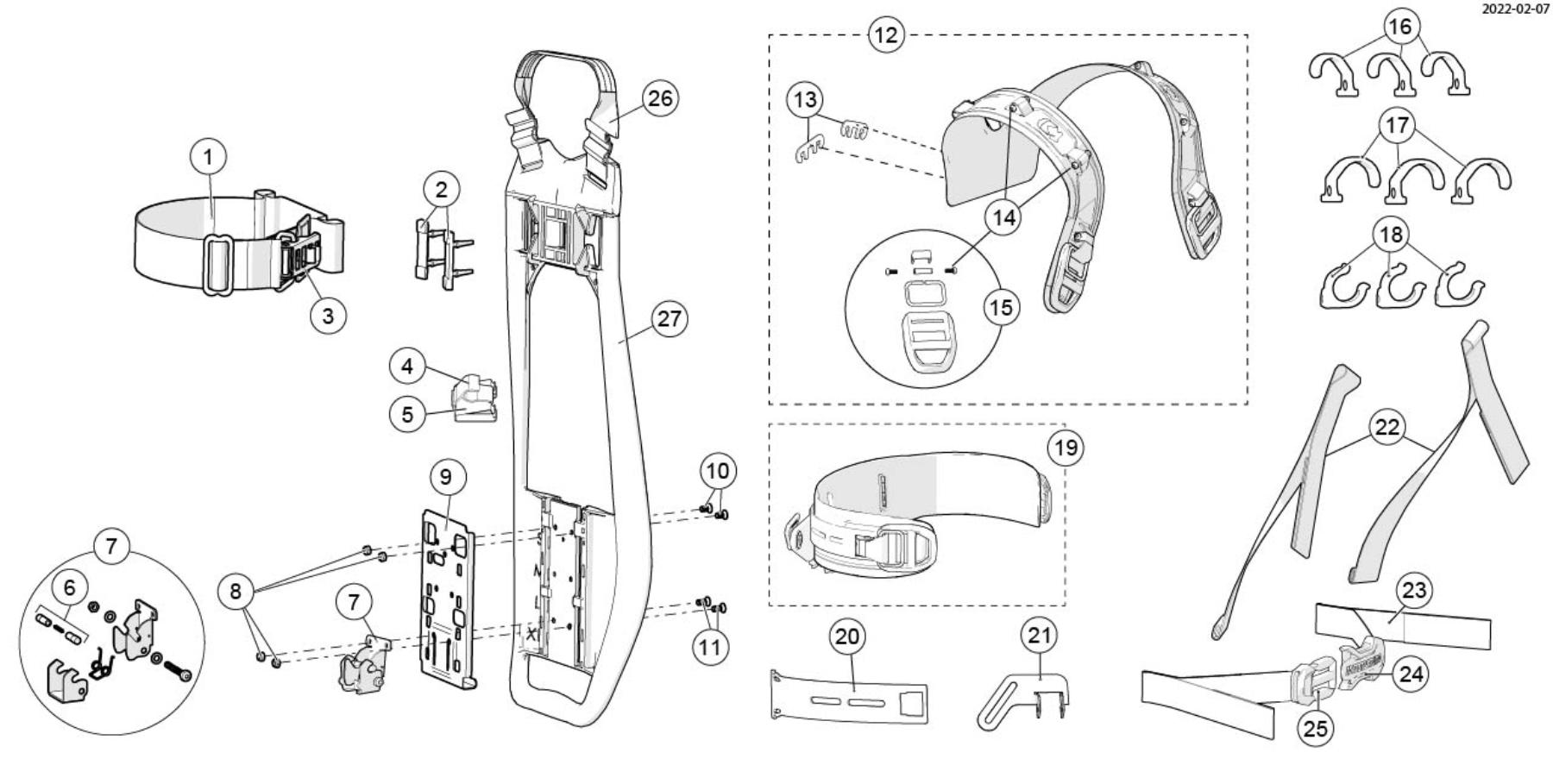

Reservdelar Incurve bärställ
Reservdelar Incurve bärställ
| Position | Artikelnummer | Beskrivning |
| 1 |
31346-61
|
Flaskrem med spänne, Incruve
|
| 2 |
460190101
|
Flaskstöd 10-pack
|
| 3 |
31343-51
|
Flaskremsspänne
|
| 4 |
460190645
|
Slanghållare, räddningsslang, 3-pack
|
| 5 |
30574-51
|
Klämma för Slanghållare
|
| 6 |
99799-55
|
Låsmutter M5, 10-pack (10 x 99799-05)
|
| 7 |
31314-51
|
Fäste
|
| 8 |
99709-51
|
Skruv, 10 x 99709-01
|
| 9 |
99709-52
|
Skruv, 10 x 99709-02
|
| 10 |
460200112
|
Komplett axelparti
|
| 11 |
33466-51
|
Fäste för ryggplatta, 2 x 33466-01
|
| 12 |
99711-52
|
Skruv, 10 x 99711-02
|
| 13 |
460200113
|
Spänne
|
| 14 |
33457-51
|
Hållare för högtrycksslang, 3-pack
|
| 15 |
33457-52
|
Hållare för andningsslang, 3-pack
|
| 16 |
33460-51
|
Höftbältesförstyvare
|
| 17 |
31325-52
|
Justeringsrem axel, 2-pack
|
| 18 |
31302-51
|
Midjespänne, hona
|
| 19 |
31303-51
|
Midjespänne, hane
|
| 20 |
33464-51
|
Handtag, Incurve
|
| 21 |
31311-51
|
Ryggplatta
|
| 22 |
33411-51
|
Regulator låspinne
|
| 23 |
460200108
|
Snabbfäste regulator
|
| 24 |
33620-51
|
Hållare för räddningsslang, 3-pack
|
| 25 |
31310-52
|
Incurve Höftbälte utan remmar och midjespänne
|
Reservdelar Incurve bärställ
| Position | Artikelnummer | Beskrivning |
| 26 |
33461-51
|
Hållare för väska
|
| 27 |
31326-51
|
Justeringsrem, höft, QS II, 2 x 31326-01
|
