Reservdelslista
|
Incurve basmodell utan mask&ventil, för flaskpaket flasksnabbkoppling, Interspiro-koppling hane/hona
|
|
2024 september
|
LÄS FÖRE ANVÄNDNING
1. Endast innehavare av giltigt Interspiro Servicecertifikat får utföra
service och reparation av Interspiro andningsutrustning. Obehörig
service kan medföra felfunktion och därmed allvarliga personskador
och dödsfall.
2. Vid användning av reservdelslistorna ska utrustningens Servicemanual
alltid konsulteras rörande förfarande och hantering av reservdelar
samt funktion.
3. Ändringar kan företas i detta dokument när som helst utan förvarning
om de är nödvändiga på grund av typografiska fel, felaktigheter i
informationen eller beroende på förbättringar eller förändringar av
utrustningen. Använd alltid Interspiros hemsida för att få tillgång till
den senaste versionen.
4. Beskrivningen anger om reservdelen är ett flerpack, exempelvis
"10 x 336100437" anger att det är ett flerpack som består av 10 st
av den enskilda komponenten 336100437. Den enskilda
komponentens artikelnummer 336100437 kan inte beställas,
det användas bara för att märka delar som ingår i servicesatser.
5. Servicesatserna innehåller utbytesdelar för förebyggande underhåll.
6. Använd alltid Interspiros hemsida för att hålla dig uppdaterad
om produkter och dokumentation samt för annan viktig information.
.jpg?hash=2024-09-18 15:46:58)

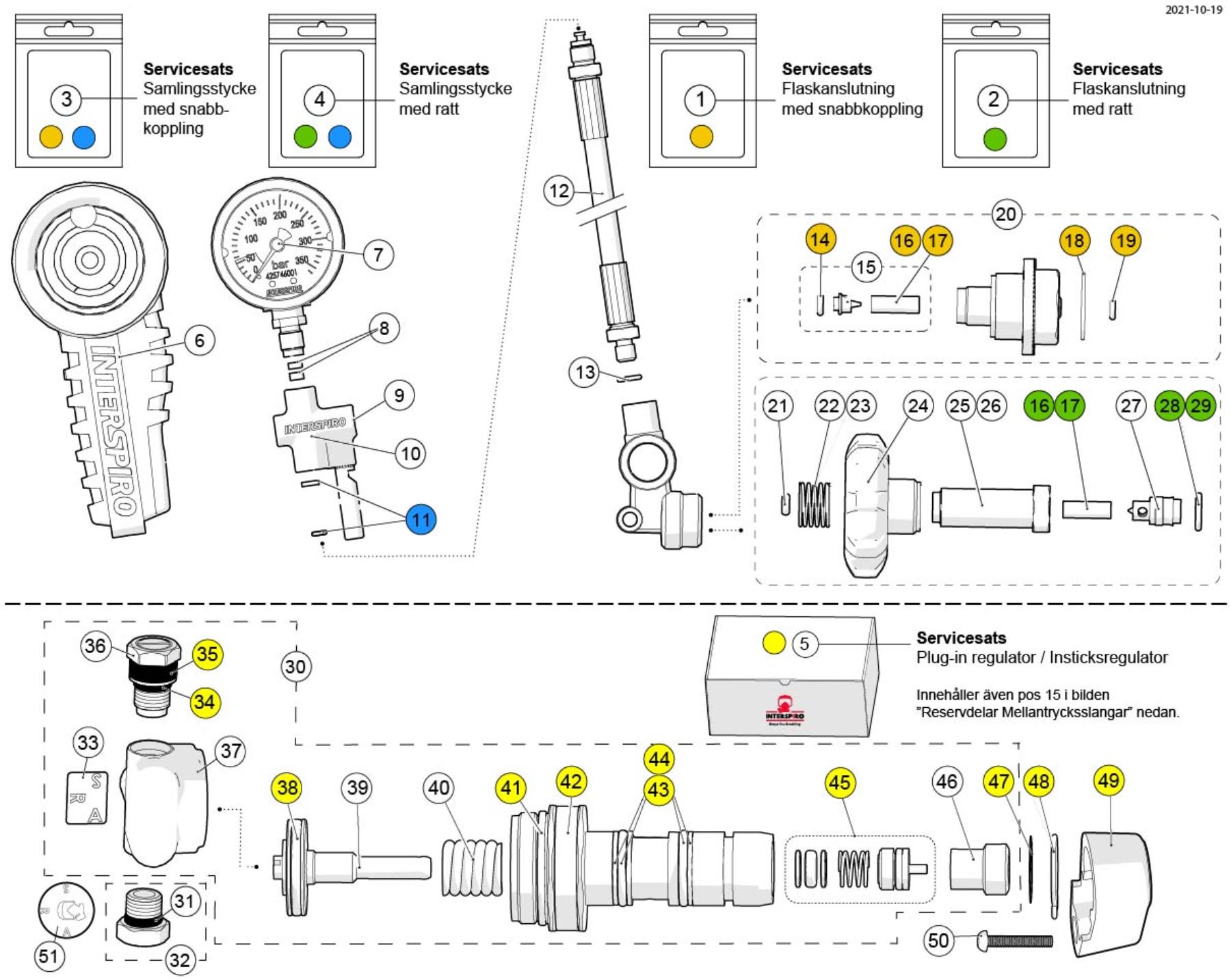

| Position | Artikelnummer | Beskrivning |
| 1 |
460200045
|
Servicesats flaskanslutning med snabbkoppling
|
| 2 |
460190711
|
Servicesats flaskanslutning
|
| 3 |
460200046
|
Servicesats samlingsstycke, flasksnabbkoppling
|
| 4 |
460190321
|
Servicesats samlingsstycke
|
| 5 |
460190322
|
Servicesats insticksregulator
|
| 6 |
32532-51
|
Manometerskydd
|
| 7 |
460190381
|
Manometer med packningssats
|
| 8 |
336190159
|
Packningssats, 1 x 335100368 & 1 x 335100369
|
| 9 |
31365-51
|
Plomberingsetikett, vissla 10-pack
|
| 10 |
34850-51
|
Varningsvissla, 55 bar Ersätter 31030-51
|
| 11 |
460190192
|
Stödbricka och O-ring, 5-pack (5 x 98568-01 & 012027-01)
|
| 12 |
96529-51
|
Högtrycksslang 920 mm
|
| 13 |
336190312
|
O-ring, 10 x 336900105
|
| 14 |
336890105
|
O-ring, 10 x 336900183
|
| 15 |
460190059
|
Filter, hållare & O-ring, 10-pack
|
| 16 |
346190643
|
Inloppsfilter, 10-pack (10 x 212100014)
|
| 17 |
346190643
|
Inloppsfilter, 10-pack (10 x 212100014)
|
| 18 |
460200114
|
O-ring, 10 x OR22,0X1,0-Q60
|
| 19 |
336190437
|
O-ring, 10 x 336900182
|
| 20 |
30569-51
|
Regulatordel, flasksnabbkoppling
|
| 21 |
336190232
|
O-ring, 10 x 336900044
|
| 22 |
30130-51
|
Fjäder, 5 x 30130-01
|
| 23 |
30130-52
|
Fjäder, lång, 5 x 30130-02
|
| 24 |
98520-51
|
Ratt
|
| 25 |
460190383
|
Anslutningsnippel
|
| Position | Artikelnummer | Beskrivning |
| 26 |
460190384
|
Anslutningsnippel lång
|
| 27 |
460190382
|
Tätningsnippel
|
| 28 |
336190272
|
O-ring, 10 x 331100767
|
| 29 |
460190237
|
O-ring, 100 x 331100767
|
| 30 |
98954-01
|
Tryckregulator
|
| 31 |
460190419
|
O-ring, 10 x 944610303
|
| 32 |
460190867
|
Plugg med O-ring 1/8 för QS-R
|
| 33 |
32696-51
|
Etikett, nytt regulatorlock, 5-pack
|
| 34 |
336190311
|
O-ring, 10 x 944610206
|
| 35 |
346190053
|
Skyddsband, 10-pack (10 x 346100066)
|
| 36 |
460190387
|
Säkerhetsventil
|
| 37 |
88193-05
|
Regulator cover cyl pack
|
| 38 |
346190024
|
O-ring, 10 x 346900004
|
| 39 |
460190386
|
Kolv
|
| 40 |
346190026
|
Fjäder, 5 x 346100005
|
| 41 |
346190022
|
O-ring, 10 x 346900002
|
| 42 |
460190201
|
Skyddsband, 5 x 95472
|
| 43 |
460190198
|
O-ring & stödring, 10-pack (10 x 346900001 & 95471-01)
|
| 44 |
460190199
|
O-ring & stödring, 50-pack (50 x 346900001 & 95471-01)
|
| 45 |
346190023
|
Ventilsätessats
|
| 46 |
460190388
|
Justerskruv, 5 x 346100009
|
| 47 |
346190295
|
Plomberingsetikett 25-pack
|
| 48 |
346190293
|
Låsring, 10-pack (10 x 346100158)
|
| 49 |
95909-51
|
Skyddskåpa
|
| 50 |
96012-51
|
Skruv, 10-pack
|
| Position | Artikelnummer | Beskrivning |
| 51 |
30260-51
|
Etikett, QS-R Regulator, vänster/utan rescue hose
|

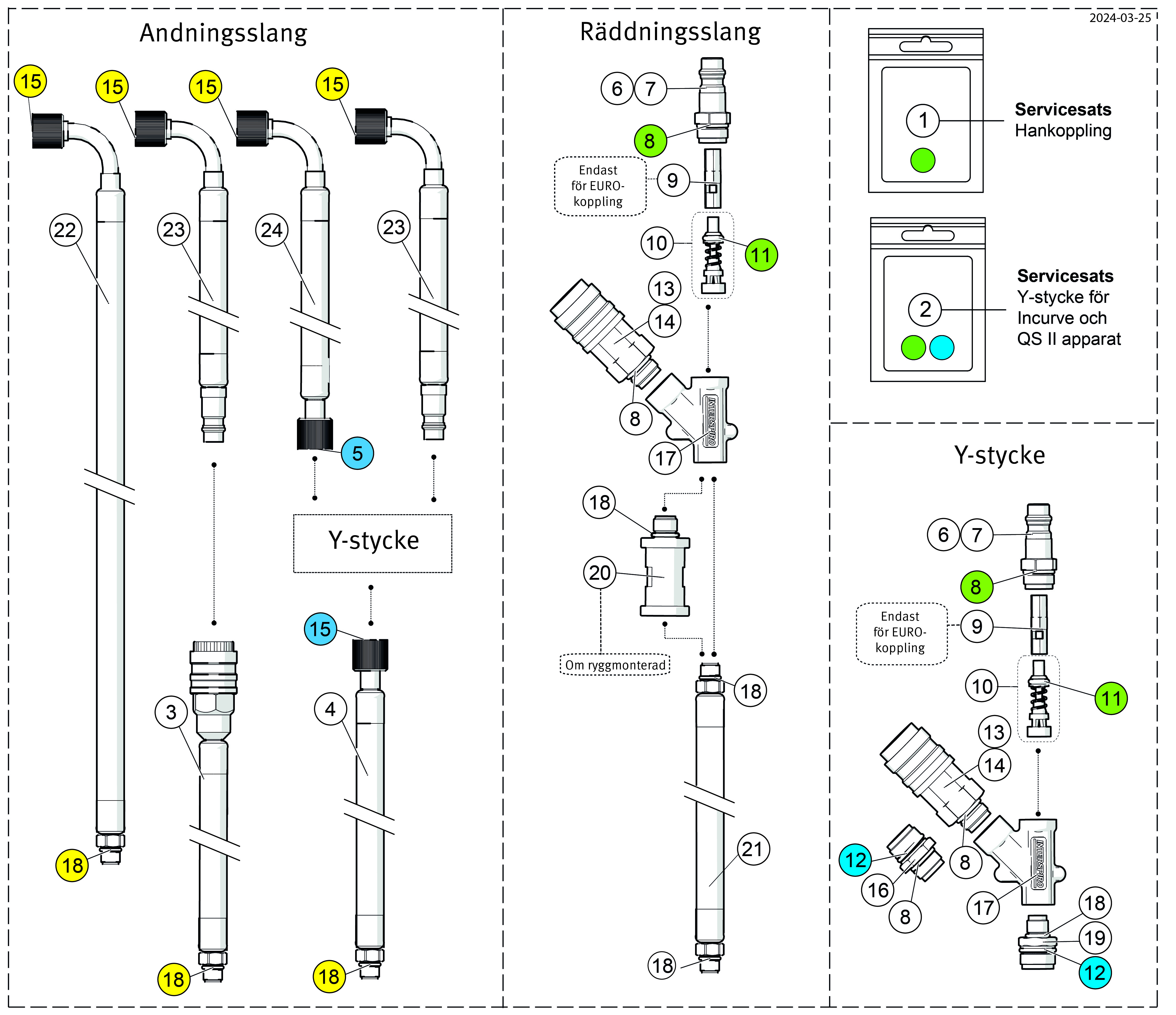

| Position | Artikelnummer | Beskrivning |
| 1 |
460200153
|
Servicesats extraluftenhet, hane
|
| 2 |
460190414
|
Servicesats Y-stycke, QS II & Incurve och T-stycke, Spiromatic 90U
|
| 3 |
460190361
|
Matarslang 0,82 m, Ersätter 346190143
|
| 4 |
460190363
|
Matarslang, 0.82 M
|
| 5 |
336190236
|
O-ring, 10 x 944610205
|
| 6 |
460190370
|
Snabbkoppl. hane Euro
|
| 7 |
96531-51
|
Snabbkoppling, Interspiro, hane Ersätter 460190485
|
| 8 |
346190069
|
O-ring, 12.1x1.6, 10 x 944610210
|
| 9 |
460190371
|
Ventilrör Ersätter 346100097
|
| 10 |
346190223
|
Backventil
|
| 11 |
460190369
|
Kona med O-ring
|
| 12 |
336190228
|
O-ring, 12.42x1.78, NBR, 10 x 336900007
|
| 13 |
95244-51
|
Snabbkoppling Euro-hona
|
| 14 |
95803-51
|
Snabbkoppling, Interspiro, hona
|
| 15 |
336190237
|
O-ring, 10 x 336900099
|
| 16 |
95898-51
|
Nippel
|
| 17 |
95241-51
|
Extra luftsaml.stycke
|
| 18 |
336190311
|
O-ring, 10 x 944610206
|
| 19 |
95557-51
|
Nippel
|
| 20 |
99368-51
|
Adapter
|
| 21 |
460190041
|
Mellantryckslang för Y-stycke
|
| 22 |
460190236
|
Andningsslang L = 1,35 m
|
| 23 |
460190362
|
Andningsslang, Euro-hane, 0.55 M
|
| 24 |
460190364
|
Andningsslang, överfallsmutter, L=0.55 m
|

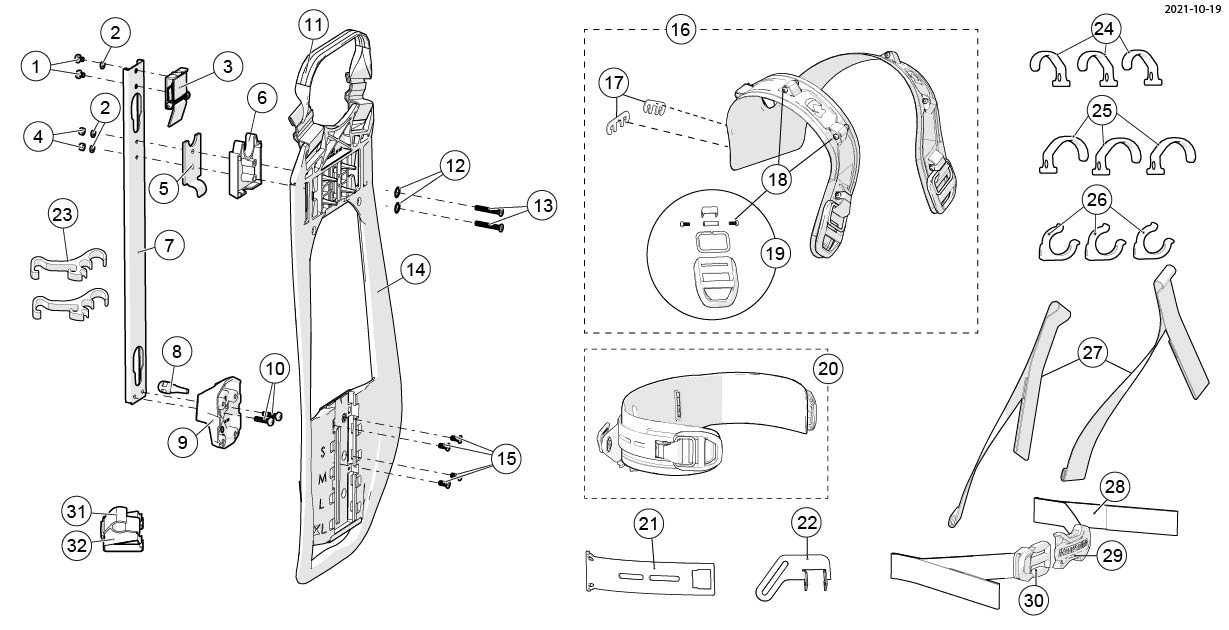

| Position | Artikelnummer | Beskrivning |
| 1 |
99713-61
|
Skruv, 10 x 99713-11
|
| 2 |
336190261
|
Bricka, 10 x 944482146
|
| 3 |
460190191
|
Låsarmenhet
|
| 4 |
99799-55
|
Låsmutter M5, 10-pack (10 x 99799-05)
|
| 5 |
31111-51
|
Distans och Klämma, version för flaskpaket
|
| 6 |
460190185
|
Distans (ersätter 95591)
|
| 7 |
460190183
|
Fäste
|
| 8 |
460190186
|
Stötdämpare (ersätter 95596)
|
| 9 |
31329-51
|
Monteringsfäste
|
| 10 |
99713-55
|
Skruv, 10 x 99713-05
|
| 11 |
33464-51
|
Handtag, Incurve
|
| 12 |
88454-51
|
Bricka, 10 x 88454-01
|
| 13 |
99709-57
|
Skruv, 10 x 99709-07
|
| 14 |
31311-51
|
Ryggplatta
|
| 15 |
99709-52
|
Skruv, 10 x 99709-02
|
| 16 |
460200112
|
Komplett axelparti
|
| 17 |
33466-51
|
Fäste för ryggplatta, 2 x 33466-01
|
| 18 |
99711-52
|
Skruv, 10 x 99711-02
|
| 19 |
460200113
|
Spänne
|
| 20 |
31310-52
|
Höftbälte komplett
|
| 21 |
33460-51
|
Höftbältesförstyvare
|
| 22 |
33461-51
|
Hållare för väska
|
| 23 |
32335-52
|
Slanghållare QSII-R/QS-R, 2-pack
|
| 24 |
33457-51
|
Hållare för högtrycksslang, 3-pack
|
| 25 |
33457-52
|
Hållare för andningsslang, 3-pack
|
| Position | Artikelnummer | Beskrivning |
| 26 |
33620-51
|
Hållare för räddningsslang, 3-pack
|
| 27 |
31325-52
|
Justeringsrem axel, 2-pack
|
| 28 |
31326-51
|
Justeringsrem, höft, QS II, 2 x 31326-01
|
| 29 |
31302-51
|
Midjespänne, hona
|
| 30 |
31303-51
|
Midjespänne, hane
|
| 31 |
460190645
|
Slanghållare, räddningsslang, 3-pack
|
| 32 |
30574-51
|
Klämma för Slanghållare
|
